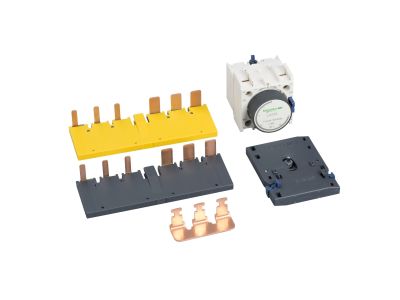

Zestaw gwiazda-trójkąt D40A/D65A | LAD9SD3 Schneider Electric

Opis i Kluczowe Cechy

Zestaw gwiazda-trójkąt LAD9SD3 firmy Schneider Electricder Electric (gama TeSys D) to dedykowane akcesorium montażowe do styczników serii LC1D40A, LC1D50A oraz LC1D65A. Umożliwia szybkie i powtarzalne wykonanie układu przełączania uzwojeń silnika w konfiguracji gwiazda-trójkąt – bez konieczności ręcznego łączenia przewodów, co ogranicza ryzyko błędów montażowych i skraca czas instalacji.

• Kompatybilność ze stycznikami LC1D40A/LC1D50A/LC1D65A: Dedykowany współpracuje z najczęściej stosowanymi stycznikami w napędach małej i średniej mocy – eliminuje problem dopasowania mechanicznego i elektrycznego.
• Zintegrowana konstrukcja 3-biegunowa (3P): Zapewnia jednoczesne przełączanie trzech faz, gwarantując poprawną sekwencję pracy w cyklu gwiazda-trójkąt bez dodatkowych przekaźników czasowych.
• Łatwy montaż na styczniku: System zatrzaskowy lub przykręcany (zgodnie z dokumentacją) pozwala na szybkie osadzenie na obudowie stycznika bez użycia narzędzi specjalistycznych.
• Przeznaczenie do aplikacji silnikowych: Optymalizuje rozruch silników asynchronicznych, redukując prąd zwarciowy oraz moment rozruchowy, co wydłuża żywotność napędu i chroni sieć zasilającą.
• Wspólna gama akcesoriów TeSys D: Ujednolica wyposażenie rozdzielnic – jeden typ zestawu pasuje do kilku wielkości styczników, upraszczając logistykę i magazynowanie.

Zgodność z Normami

Zestaw LAD9SD3 został zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej oraz posiada oznakowanie CE. Jako element systemu TeSys D spełnia standardy jakości Schneider Electricder Electric, jednak producent nie podaje konkretnych numerów norm dla samego akcesorium. W instalacji należy stosować się do postanowień norm PN-EN 60204-1 (bezpieczeństwo maszyn) oraz PN-HD 60364 (ochrona przed porażeniem).

Zastosowanie

Zestaw gwiazda-trójkąt LAD9SD3 znajduje praktyczne zastosowanie wszędzie tam, gdzie wymagane jest łagodne rozruch silników trójfazowych z przełączaniem uzwojeń. Dzięki prostej integracji ze stycznikami TeSys D sprawdza się zarówno w nowych, jak i modernizowanych układach napędowych.

• Rozruch silników asynchronicznych w pompach, wentylatorach, sprężarkach i przenośnikach – redukcja prądu rozruchowego nawet do 1/3 wartości przy połączeniu w gwiazdę.
• Instalacje w szafach sterowniczych i rozdzielnicach – montaż na styczniku bez konieczności prowadzenia dodatkowego okablowania pomiędzy stycznikami.
• Układy automatyki budynkowej i przemysłowej – współpraca z przekaźnikami czasowymi, PLC i stycznikami w standardowych sekwencjach przełączania.
• Modernizacja istniejących układów – bezpośredni zamiennik dla starszych zestawów łączeniowych, pod warunkiem kompatybilności styczników.

Wskazówki Montażowe

Montaż zestawu LAD9SD3 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód jest pozbawiony napięcia. Zestaw przeznaczony jest do montażu na stycznikach zamocowanych na szynie TH35 (DIN) lub płycie montażowej – sposób mocowania należy sprawdzić w dokumentacji technicznej stycznika. Podczas przykręcania stosować moment dokręcania zgodny z danymi producenta (typowy zakres 0,8–1,2 Nm, zależny od wariantu). Przekroje przewodów łączących styczniki z zestawem dobrać do prądu znamionowego silnika, zgodnie z normą PN-HD 60364. Nie stosować do styczników innych niż wymienione w danych zgodności.

FAQ

• Czy zestaw LAD9SD3 pasuje do styczników LC1D25A lub LC1D32A? Nie, producent określa zgodność wyłącznie z modelami LC1D40A, LC1D50A i LC1D65A. Do mniejszych styczników należy stosować odpowiednie zestawy z tej samej gamy (np. LAD9SD1 lub LAD9SD2).
• Jakie napięcie sterowania jest wymagane? Zestaw nie posiada własnego napięcia sterującego – jest wyłącznie elementem łączeniowym. Napięcie cewek styczników oraz sekwencja przełączania muszą być realizowane przez zewnętrzny przekaźnik czasowy lub sterownik.
• Czy zestaw jest podświetlany lub posiada sygnalizację LED? Nie, LAD9SD3 to czyste akcesorium montażowe (przewody i zaciski). Nie zawiera elementów sygnalizacyjnych. Ewentualną sygnalizację stanu pracy należy zapewnić oddzielnie na szafie sterowniczej.
• Jaki jest stopień ochrony (IP) zestawu? Producent nie podaje stopnia ochrony dla samego zestawu. Wbudowany w stycznik TeSys D standardowo ma IP20 (zgodnie z obudową stycznika). Po montażu w rozdzielnicy całość może wymagać wyższej ochrony – należy stosować obudowy o odpowiednim IP.
