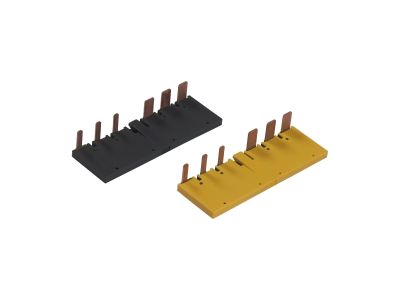

Zestaw do zasilania układów nawrotnych TeSys LC1D40A/65A | LA9D65A69 Schneider Electric

Opis i Kluczowe Cechy

Zestaw łączy LA9D65A69 firmy Schneider Electricder Electric (gama TeSys D) to dedykowane akcesorium do budowy układów nawrotnych dla styczników serii LC1D40A…D65A. Zapewnia szybkie i bezpieczne połączenie kabli mocy w konfiguracji odwracania kierunku obrotów. Produkt wyposażony w 3 bieguny (3P) gwarantuje kompletną realizację przełączenia faz w silnikach trójfazowych.

• Zgodność ze stycznikami LC1D40A…D65A: zestaw został zaprojektowany specjalnie do współpracy z wymienionymi modelami, co eliminuje potrzebę stosowania dodatkowych adapterów i skraca czas montażu.
• 3 bieguny (3P): umożliwia przełączanie trzech faz, niezbędne do odwrócenia kierunku wirowania silnika w standardowych aplikacjach trójfazowych.
• Przeznaczenie do układów nawrotnych (reversing): gotowe rozwiązanie do budowy zestyków zwiernych i rozwiernych w konfiguracji nawrotnej, ułatwia projektowanie szaf sterowniczych.
• Łatwy montaż na szynie DIN: akcesorium montuje się bezpośrednio na styczniku lub na szynie TH35, co przyspiesza instalację w rozdzielnicy.
• Kompatybilność z systemem Linergy: zestaw współpracuje z szynami zbiorczymi Linergy, co pozwala na uporządkowane rozprowadzenie zasilania.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznakowanie CE. Nie podano konkretnych numerów norm w dostępnych danych, jednak jako część systemu TeSys D spełnia standardy obowiązujące w branży elektrotechnicznej.

Zastosowanie

Zestaw LA9D65A69 przeznaczony jest do realizacji układów nawrotnych w instalacjach przemysłowych i budynkowych.

• Sterowanie silnikami trójfazowymi z możliwością zmiany kierunku obrotów – np. w bramach, przenośnikach, mieszadłach.
• Budowa zestyków nawrotnych w szafach sterowniczych z wykorzystaniem styczników TeSys D.
• Łączenie kabli mocy w układach odwracania dla aplikacji wymagających częstego przełączania kierunku.
• Integracja z systemami automatyki budynkowej i przemysłowej (PLC, sterowniki).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zestaw montuje się na szynie TH35 (DIN) lub bezpośrednio na styczniku zgodnie z dokumentacją producenta. Przekroje przewodów należy dobrać do prądu obciążenia (zgodnie z przeznaczeniem styczników 40–65 A). Momenty dokręcania śrub – według wytycznych w instrukcji dołączonej do produktu.

FAQ

• Czy zestaw jest kompletny i gotowy do montażu? Tak, LA9D65A69 to gotowy zestaw łączy do podłączania kabli mocy w układach nawrotnych. Zawiera wszystkie niezbędne elementy do połączenia stycznika z przewodami.
• Z jakimi stycznikami jest kompatybilny? Przeznaczony wyłącznie do styczników TeSys D o symbolach LC1D40A, LC1D50A, LC1D65A (zakres 40–65 A). Nie jest kompatybilny z innymi seriami.
• Czy do montażu potrzebne są dodatkowe akcesoria? Do montażu na szynie DIN może być potrzebna odpowiednia szyna TH35. Do podłączenia kabli – przewody o odpowiednim przekroju i końcówki. Wszystkie elementy mocujące znajdują się w zestawie.
