Zestaw do zabudowy aparatów modułowych H200 L800, Orion+ system C | FL369A Hager

Opis i Kluczowe Cechy

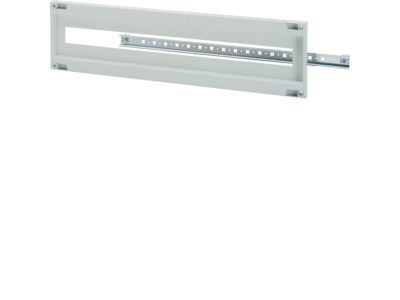

Zestaw do zabudowy aparatów modułowych Hager symbol FL369A to element wyposażenia obudowy przeznaczony do systemu Orion+ C. Charakteryzuje się wysokością 200 mm i długością 800 mm, co zapewnia dużą powierzchnię montażową dla aparatury modułowej. Dzięki precyzyjnemu wykonaniu umożliwia stabilne i szybkie osadzenie urządzeń w rozdzielnicy.

• Wymiary H200 x L800 mm: duża powierzchnia robocza pozwala na zamontowanie wielu aparatów modułowych w jednym rzędzie, oszczędzając miejsce wewnątrz obudowy.
• Kompatybilność z systemem Orion+ C: idealne dopasowanie do obudów Hager Orion+ C gwarantuje łatwy i bezpieczny montaż bez konieczności modyfikacji.
• Wykonanie z wysokiej jakości tworzywa: zapewnia trwałość i odporność na odkształcenia podczas dokręcania elementów.
• Standardowa szyna TH35: umożliwia montaż dowolnych aparatów modułowych o szerokości modułu 18 mm (zgodnych z normą DIN).
• Łatwa instalacja: zestaw montuje się bez użycia narzędzi specjalistycznych – wystarczy wpiąć go w prowadnice obudowy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości dla elementów wyposażenia rozdzielnic.

Zastosowanie

Zestaw do zabudowy FL369A znajduje zastosowanie wszędzie tam, gdzie konieczne jest zamontowanie aparatury modułowej w obudowach Orion+ C. Sprawdza się w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i rozłączników w rozdzielnicach mieszkaniowych.
• Instalowanie styczników, przekaźników i sterowników w szafach automatyki budynkowej.
• Tworzenie przejrzystych i bezpiecznych układów zasilania w obiektach użyteczności publicznej.
• Uzupełnianie istniejących rozdzielnic o dodatkowe moduły w systemie Orion+ C.

Wskazówki Montażowe

Montaż zestawu do zabudowy powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Zestaw mocuje się w prowadnicach obudowy Orion+ C bez użycia narzędzi. Następnie aparaty modułowe montuje się na standardowej szynie TH35 (w zestawie). Przekrój przewodów oraz moment dokręcania zacisków należy dobierać zgodnie z dokumentacją techniczną poszczególnych urządzeń. Po zakończeniu montażu sprawdź stabilność osadzenia wszystkich elementów.

FAQ

• Czy zestaw FL369A pasuje do obudów innych producentów? Zestaw jest dedykowany do systemu Orion+ C marki Hager. W przypadku obudów innych producentów zalecamy weryfikację wymiarów prowadnic – wysokość 200 mm i długość 800 mm są standardowe, ale system mocowania może się różnić.
• Jaką maksymalną liczbę aparatów modułowych mogę zamontować na tym zestawie? Liczba zależy od szerokości poszczególnych aparatów. Przy standardowej szerokości modułu 18 mm zestaw pomieści do 44 modułów w jednym rzędzie (pomijając niezbędne odstępy wentylacyjne). Dokładną ilość należy obliczyć na podstawie konkretnej konfiguracji.
• Czy do montażu potrzebne są dodatkowe elementy mocujące? Nie – zestaw wpinany jest bezpośrednio w prowadnice obudowy. Aparaty modułowe montowane są na szynie TH35, która jest dostarczana w komplecie.
