Zestaw do zabudowy aparatów modułowych 500x150mm PANEL-struct., Orion+ system C | FL763E Hager

Opis i Kluczowe Cechy

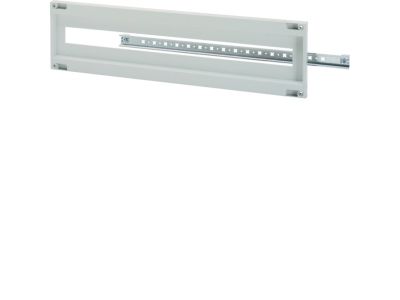

Zestaw do zabudowy aparatów modułowych PANEL-struct. o wymiarach 500×150 mm z systemu Orion+ system C (symbol FL763E) to element konstrukcyjny przeznaczony do montażu w obudowach i szafach sterowniczych. Umożliwia wygodne i elastyczne rozmieszczenie aparatów modułowych, zapewniając porządek w rozdzielnicy. Dzięki uniwersalnej konstrukcji panel można dostosować do różnych konfiguracji instalacji.

• Wymiary 500×150 mm: kompaktowy panel mieszczący się w standardowych rozdzielnicach, pozwalający na zabudowę od kilku do kilkunastu aparatów modułowych w zależności od ich szerokości.
• System Orion+ system C: część spójnej rodziny osprzętu szaf sterowniczych, co gwarantuje kompatybilność z pozostałymi elementami systemu (szyny, profile, pokrywy).
• Uniwersalna konstrukcja: panel może być montowany w różnych orientacjach i konfiguracjach, co ułatwia optymalne wykorzystanie przestrzeni w szafie.
• Element wyposażenia szafy: pełni rolę platformy nośnej dla aparatów modułowych (wyłączników, styczników, przycisków itp.), zapewniając im stabilne i izolowane mocowanie.
• Łatwa instalacja: przeznaczony do szybkiego osadzenia w obudowie za pomocą wkrętów lub zatrzasków (w zależności od modelu obudowy); nie wymaga specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z wymaganiami obowiązujących norm europejskich oraz standardami systemu Orion+. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie niskiego napięcia i kompatybilności elektromagnetycznej. Jako element konstrukcyjny obudowy, panel nie podlega bezpośrednio normom dla aparatury modułowej (np. IEC/EN 60947), ale jest dedykowany do współpracy z urządzeniami spełniającymi te normy.

Zastosowanie

Zestaw PANEL-struct. znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane i bezpieczne rozmieszczenie aparatów modułowych w rozdzielnicach oraz szafach sterowniczych. Jest to uniwersalne rozwiązanie zarówno dla nowych instalacji, jak i modernizacji istniejących układów.

• Montaż w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, biurowych i przemysłowych.
• Instalacja w szafach sterowniczych maszyn i linii produkcyjnych jako podstawa dla styczników, przekaźników, wyłączników silnikowych.
• Wykorzystanie w systemach automatyki budynkowej, gdzie wymagane jest scentralizowane i czytelne rozmieszczenie aparatury modułowej.
• Modernizacja istniejących szaf – panel pozwala na łatwe dodanie lub przegrupowanie aparatów bez konieczności wymiany całej obudowy.

Wskazówki Montażowe

Montaż zestawu do zabudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną obudowy. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie zasilające w szafie. Panel mocuje się do wewnętrznej ścianki obudowy za pomocą wkrętów (średnica i długość dostosowane do materiału obudowy) – zalecany moment dokręcania według instrukcji producenta obudowy. Po zamocowaniu panelu należy na nim umieścić aparaty modułowe na standardowej szynie TH35 (zgodnie z DIN EN 60715). Przekroje przewodów przyłączeniowych muszą być dobrane do prądów i zabezpieczeń stosowanych w obwodach. Po zakończeniu montażu należy sprawdzić poprawność osadzenia wszystkich elementów oraz ciągłość połączeń ochronnych.

FAQ

• Czy panel jest kompatybilny ze standardowymi aparatami modułowymi (szerokość 18 mm)? Tak, panel PANEL-struct. został zaprojektowany pod kątem współpracy z aparatami modułowymi montowanymi na szynie TH35. Szerokość panelu 150 mm pozwala na zabudowę aparatów o standardowych szerokościach (np. 1M=18 mm, 2M=36 mm itd.) – maksymalna liczba zależy od konfiguracji.
• Jaki jest stopień ochrony panelu? Producent nie podaje stopnia ochrony IP dla samego panelu, ponieważ jest to element wewnętrzny obudowy. Ostateczny stopień ochrony uzyskanej szafy lub rozdzielnicy zależy od użytej obudowy i pozostałych akcesoriów (drzwi, uszczelki, przepusty). Standardowo aparatura modułowa w rozdzielnicy pracuje w warunkach IP20, a cała obudowa może osiągać wyższe stopnie (IP54, IP65) w zależności od przeznaczenia.
• Czy panel wymaga dodatkowego okablowania? Nie, panel jest wyłącznie elementem nośnym – nie posiada własnych obwodów elektrycznych. Okablowanie aparatów modułowych wykonuje się bezpośrednio po ich zamontowaniu na panelu.
