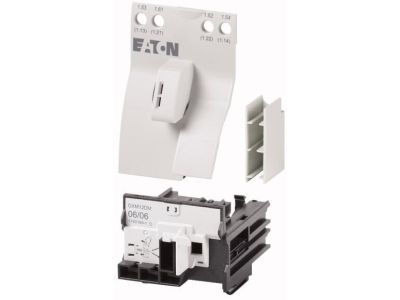

Zestaw do oprzewodowania PKZM0+DILM7-15, PKZM0-XDM12 DILM | 283149 Eaton

Opis i Kluczowe Cechy

Zestaw do oprzewodowania EATON o numerze katalogowym 283149, oznaczony symbolem PKZM0-XDM12, to profesjonalne rozwiązanie systemowe zaprojektowane w celu optymalizacji budowy układów rozruchowych. Produkt ten umożliwia wykonanie pewnego i trwałego połączenia elektrycznego oraz mechanicznego pomiędzy wyłącznikiem silnikowym serii PKZM0 a stycznikami mocy z rodziny DILM (modele DILM7, DILM9, DILM12 oraz DILM15). Dzięki zastosowaniu prefabrykowanych mostków łączeniowych, inżynierowie i elektroinstalatorzy mogą znacząco zredukować czas potrzebny na okablowanie stertera bezpośredniego, eliminując ryzyko błędów montażowych wynikających z ręcznego docinania i zarabiania przewodów.

• Kompatybilność systemowa: Idealnie dopasowany do aparatury modułowej EATON serii xStart.
• Redukcja czasu montażu: Gotowe elementy połączeniowe zastępują tradycyjne mostki kablowe.
• Wysoka niezawodność: Sztywne połączenia gwarantują stabilność parametrów elektrycznych nawet przy wibracjach maszynowych.
• Estetyka i porządek: Zapewnia przejrzysty układ wewnątrz szafy sterowniczej, co ułatwia późniejszą diagnostykę i serwis.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Jako element składowy systemu xStart, zestaw PKZM0-XDM12 spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do pracy w wymagających warunkach przemysłowych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co jest kluczowe przy zabezpieczaniu obciążeń takich jak silniki elektryczne czy transformatory.

Zastosowanie

Zestaw okablowania PKZM0-XDM12 znajduje szerokie zastosowanie w budowie nowoczesnych układów automatyki przemysłowej. Jest dedykowany do tworzenia starterów bezpośrednich (Direct-On-Line), które są podstawowym elementem sterowania napędami elektrycznymi. System PKZ, w połączeniu z tym zestawem, skutecznie chroni instalacje przed skutkami przeciążeń i zwarć. Rozwiązanie to jest powszechnie stosowane w:

• Układach sterowania pompami i wentylatorami.
• Liniach produkcyjnych i transporterach.
• Szafach sterowniczych maszyn OEM.
• Instalacjach HVAC, gdzie wymagana jest wysoka niezawodność i kompaktowa budowa.

Wskazówki Montażowe

Montaż zestawu PKZM0-XDM12 jest intuicyjny, jednak wymaga zachowania standardów technicznych. Przed przystąpieniem do prac należy upewnić się, że aparatura (wyłącznik PKZM0 oraz stycznik DILM) jest zamontowana na wspólnej szynie montażowej DIN (TH35). Elementy łączące należy wsunąć w odpowiednie zaciski torów prądowych obu aparatów. Kluczowe jest zachowanie odpowiedniego momentu dokręcania śrub zaciskowych, zgodnie z dokumentacją techniczną styczników i wyłączników, co zapobiega przegrzewaniu się styków pod obciążeniem. Sztywne połączenie mechaniczne zapewnia, że zestaw tworzy jedną, zwartą jednostkę, odporną na poluzowanie w wyniku drgań.

FAQ

• Czy zestaw pasuje do styczników innych producentów? Nie, zestaw jest dedykowany wyłącznie do aparatury marki EATON z serii PKZM0 oraz DILM7-15, co gwarantuje pełną kompatybilność mechaniczną i elektryczną.
• Czy zestaw zawiera wyłącznik silnikowy i stycznik? Nie, oferta dotyczy wyłącznie zestawu okablowania (mostków łączeniowych). Aparaty elektryczne należy dokupić osobno.
• Jakie jest maksymalne natężenie prądu dla tego zestawu? Zestaw jest zoptymalizowany pod kątem współpracy ze stycznikami do 15A (DILM15), co pokrywa zapotrzebowanie większości standardowych silników o mocy do 7.5 kW przy 400V.
