Zestaw do niezależnej instalacji elementów systemu sterowania LMS CI BOX | 4008321083692 Ledvance

Opis i Kluczowe Cechy

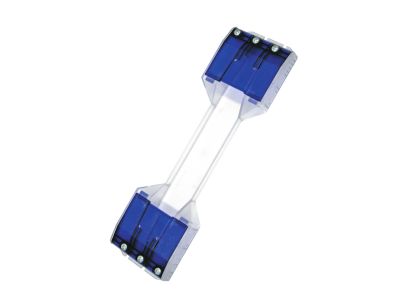

Zestaw LMS CI BOX (symbol 4008321083692) to obudowa montażowa dedykowana do niezależnej instalacji elementów systemu sterowania, w tym sterowników OSRAM o wymiarach 189 mm × 30 mm × 21 mm. Wyposażona w zacisk do przewodów, umożliwia bezpieczne i stabilne umieszczenie sterownika poza typową szyną – w rozdzielnicy, puszce lub na ścianie. Zapewnia ochronę mechaniczną i porządek w okablowaniu, co ułatwia serwis i konserwację instalacji.

• Kompatybilność ze sterownikami OSRAM: pasuje do modułów o wymiarach 189×30×21 mm, co gwarantuje pewne osadzenie i właściwe chłodzenie.
• Zacisk do przewodów: ułatwia szybkie i pewne podłączenie przewodów zasilających oraz sygnałowych bez konieczności stosowania dodatkowych łączówek.
• Niezależny montaż: obudowę można instalować poza szyną DIN – na ścianie lub w dowolnej płaskiej powierzchni, co zwiększa elastyczność aranżacji rozdzielnicy.
• Trwała konstrukcja: solidne materiały zapewniają ochronę przed pyłem i uszkodzeniami mechanicznymi w typowych warunkach wnętrzowych.
• Oszczędność miejsca: kompaktowa obudowa pozwala na uporządkowane rozmieszczenie sterowników w ograniczonej przestrzeni.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Jako element systemu sterowania przeznaczony jest do montażu w instalacjach niskiego napięcia, zgodnie z wymogami norm serii IEC/EN 60950 lub IEC/EN 62368 dla urządzeń elektronicznych (w zależności od zastosowanego sterownika).

Zastosowanie

Zestaw LMS CI BOX dedykowany jest do niezależnej instalacji sterowników OSRAM w systemach zarządzania oświetleniem i automatyki budynkowej. Sprawdza się w miejscach, gdzie sterownik musi być umieszczony poza szyną TH35, np. w puszkach podtynkowych, małych rozdzielnicach lub bezpośrednio za oprawą oświetleniową.

• Montaż sterowników OSRAM w rozdzielnicach o ograniczonej głębokości.
• Instalacja sterowników w puszkach montażowych przy oprawach LED.
• Tworzenie niezależnych, zdalnych punktów sterowania w systemach DALI lub 1-10 V.
• Zastosowanie w serwisie – szybka wymiana uszkodzonego sterownika bez ingerencji w szynę DIN.

Wskazówki Montażowe

Montaż zestawu LMS CI BOX oraz podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Obudowa przeznaczona jest do montażu na równej, niepalnej powierzchni. Przekrój przewodów należy dobrać do mocy sterownika zgodnie z dokumentacją producenta. Dokręcanie zacisku przewodów powinno odbywać się z momentem określonym w instrukcji. Bezwzględnie przestrzegaj zasad bezpieczeństwa – praca pod napięciem grozi porażeniem prądem elektrycznym.

FAQ

• Czy obudowa jest odpowiednia dla sterowników innych producentów niż OSRAM? Obudowa została zaprojektowana specjalnie dla modułów OSRAM o wymiarach 189×30×21 mm. Dla innych sterowników o zbliżonych wymiarach może być wymagana weryfikacja dopasowania. Producent nie deklaruje kompatybilności z innymi markami.
• Jaki stopień ochrony ma obudowa? W danych katalogowych nie podano stopnia IP. W typowych warunkach wnętrzowych obudowa zapewnia ochronę przed pyłem i mechanicznym uszkodzeniem, ale nie jest przystosowana do pracy w wilgotnym ani zapylonym otoczeniu.
• Czy do montażu potrzebna jest szyna DIN? Nie, zestaw LMS CI BOX przeznaczony jest do niezależnego montażu – można go przymocować do dowolnej płaskiej powierzchni (ściany, dna rozdzielnicy, puszki). Nie wymaga szyny TH35.
