Zestaw do montażu poziomego MCCB x250, H200 L600, Orion+ system C | FL380AH Hager

Opis i Kluczowe Cechy

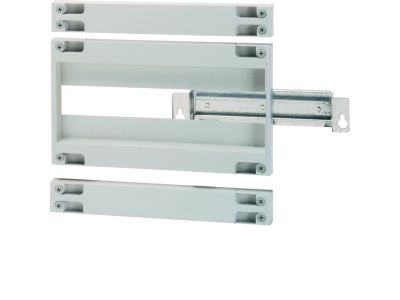

Zestaw do montażu poziomego MCCB (wyłączników kompaktowych) oznaczony symbolem FL380AH, dedykowany do serii x250 w systemie Orion+ C. Konstrukcja o wysokości 200 mm i długości 600 mm pozwala na bezpieczne i stabilne osadzenie wyłącznika w pozycji poziomej, co ułatwia prowadzenie kabli i optymalizuje wykorzystanie przestrzeni w rozdzielnicach.

• Przeznaczenie: Do montażu poziomego wyłączników kompaktowych (MCCB) serii x250 – umożliwia ergonomiczne rozmieszczenie aparatury i uproszczenie okablowania.
• Wymiary (H x L): 200 mm x 600 mm – kompaktowa obudowa dopasowana do standardowych szaf rozdzielczych, oszczędza miejsce przy instalacjach wieloobwodowych.
• Kompatybilność systemowa: Przeznaczony do systemu Orion+ C – gwarantuje spójność mechaniczną i elektryczną z pozostałymi akcesoriami linii.
• Konstrukcja: Wytrzymała metalowa rama zapewniająca sztywne mocowanie wyłącznika – redukuje wibracje i gwarantuje trwałość połączeń w eksploatacji.
• Łatwy montaż: Prosta instalacja za pomocą standardowych śrub – skraca czas prac montażowych w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Konstrukcja odpowiada standardom bezpieczeństwa stosowanym w rozdzielnicach niskiego napięcia. Zaleca się montaż w szafach zgodnych z normami IEC/EN 61439 (postanowienia ogólne dotyczące rozdzielnic). Szczegółowe parametry wytrzymałości mechanicznej i elektrycznej należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Zestaw FL380AH został zaprojektowany do instalacji wyłączników kompaktowych w układach dystrybucji energii i automatyce przemysłowej. Znajduje zastosowanie w:

• Rozdzielnicach głównych i podrozdzielnicach – umożliwia poziome ułożenie MCCB w celu oszczędności miejsca i ułatwienia serwisu.
• Instalacjach przemysłowych i komercyjnych – gdzie wymagane jest scentralizowane zabezpieczenie obwodów w kompaktowej przestrzeni.
• Systemach Orion+ C – jako element uzupełniający do budowy spójnej infrastruktury elektrycznej z możliwością rozbudowy.
• Modernizacji istniejących rozdzielnic – pozwala na zastąpienie tradycyjnych mocowań oszczędniejszym układem poziomym.

Wskazówki Montażowe

Montaż zestawu i instalację wyłącznika może przeprowadzać wyłącznie wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy i zabezpiecz przed przypadkowym załączeniem. Zestaw mocuj na płaskiej, stabilnej płycie montażowej szafy przy użyciu śrub o odpowiedniej wytrzymałości (moment dokręcania zgodnie z instrukcją producenta). Przekrój przewodów przyłączeniowych dobieraj do prądu znamionowego wyłącznika. Sprawdź kompatybilność mechaniczną z konkretnym modelem MCCB serii x250 przed ostatecznym osadzeniem.

FAQ

• Czy zestaw pasuje do wszystkich wyłączników kompaktowych? Został zaprojektowany wyłącznie dla wyłączników serii x250 w systemie Orion+ C. Do innych modeli wymagana jest weryfikacja wymiarów i układu mocowania.
• Jakie są dokładne wymiary zestawu? Wysokość 200 mm, długość 600 mm. Głębokość wynika z dedykowanego wyłącznika – sprawdź dokumentację techniczną konkretnego modelu MCCB.
• Czy zestaw można montować na szynie DIN? Nie – zestaw przeznaczony jest do montażu poziomego bezpośrednio na płycie montażowej szafy rozdzielczej, nie na szynie DIN 35 mm.
