Zestaw dla aparatury modułowe BPZ-DRS-MT/400-1 Profi+ | 108388 Eaton

Alternatywny kod produktu: BPZ-DRS-MT/400-1

Opis i Kluczowe Cechy

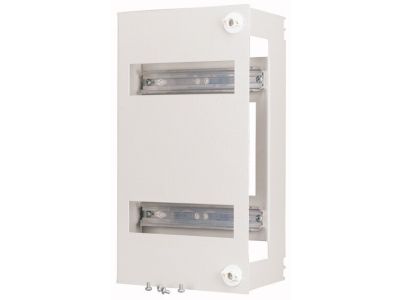

Rozdzielnica modułowa BPZ-DRS-MT/400-1 Profi+ (symbol 108388) to uniwersalna obudowa przeznaczona do montażu aparatury modułowej w instalacjach natynkowych i podtynkowych. Zaprojektowana dla prądów do 630A, oferuje elastyczność konfiguracji dzięki możliwości łączenia rozdzielnic szeregowo i pionowo. Stopień ochrony IP30/IP54 oraz klasa ochronności I zapewniają bezpieczną pracę w zróżnicowanych warunkach środowiskowych.

• Prąd znamionowy do 630A: umożliwia obsługę obwodów o wysokim zapotrzebowaniu mocy, idealna do zastosowań przemysłowych i komercyjnych.
• Stopień ochrony IP30/IP54: gwarantuje ochronę przed wnikaniem ciał stałych i bryzgów wody w zależności od wersji, co pozwala na montaż w suchych pomieszczeniach (IP30) oraz w miejscach narażonych na wilgoć (IP54).
• Klasa ochronności I: zapewnia bezpieczne uziemienie metalowej obudowy, minimalizując ryzyko porażenia prądem.
• Możliwość łączenia szeregowego i pionowego: umożliwia tworzenie rozbudowanych zestawów rozdzielnic dopasowanych do potrzeb instalacji – bez konieczności stosowania dodatkowych łączników.
• Konstrukcja natynkowa/podtynkowa: elastyczność montażu – nadaje się zarówno do zabudowy w ścianie, jak i do montażu na powierzchni, co ułatwia adaptację do istniejących instalacji.

Zgodność z Normami

Rozdzielnica BPZ Profi+ została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Produkt spełnia wymagania norm dla rozdzielnic niskiego napięcia, zapewniając niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Rozdzielnica modułowa Profi+ znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczna i bezpieczna dystrybucja energii elektrycznej. Idealnie nadaje się do:

• Montażu w instalacjach przemysłowych, halach produkcyjnych i magazynach – obsługa odbiorników o dużym poborze prądu.
• Zabudowy w budynkach użyteczności publicznej, biurach i domach jednorodzinnych – jako główna tablica rozdzielcza.
• Systemów automatyki budynkowej – miejsce na montaż styczników, przekaźników, wyłączników różnicowoprądowych i innych modułów.
• Rozbudowy istniejących układów rozdzielczych dzięki możliwości łączenia szeregowego i pionowego – bez konieczności wymiany całej obudowy.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja i dozór urządzeń elektroenergetycznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Rozdzielnicę mocuje się na szynie TH35 (DIN) lub bezpośrednio do ściany/podłoża – zgodnie z instrukcją producenta. Przekrój przewodów doprowadzających należy dobrać do rzeczywistego prądu obciążenia i wymogów norm. Momenty dokręcania połączeń śrubowych – stosować się do wartości podanych w dokumentacji technicznej.

FAQ

• Czy rozdzielnica jest przystosowana do montażu aparatury modułowej (styczniki, wyłączniki itp.)? Tak, jest to obudowa dedykowana do aparatury modułowej. Posiada odpowiednią przestrzeń i szynę montażową TH35, umożliwiającą instalację standardowych modułów (szerokość 17,5 mm).
• Jaka jest różnica między stopniem ochrony IP30 a IP54? IP30 oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm (brak ochrony przed wodą). IP54 chroni przed pyłem w ilości zakłócającej działanie oraz przed bryzgami wody z każdego kierunku. Wybór wersji zależy od warunków otoczenia – IP54 zalecane w pomieszczeniach wilgotnych lub narażonych na zachlapanie.
• Czy rozdzielnice można łączyć ze sobą – czy wymaga to dodatkowych akcesoriów? Rozdzielnicę zaprojektowano z myślą o łączeniu szeregowym i pionowym bez konieczności stosowania dodatkowych łączników. Należy jednak przestrzegać zaleceń producenta dotyczących maksymalnej liczby połączonych obudów i dopuszczalnego obciążenia prądowego.
