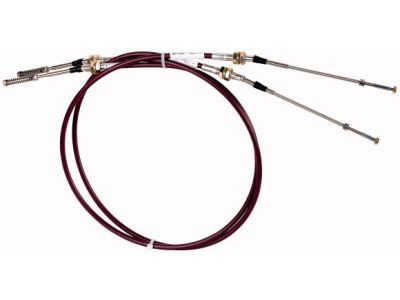

Zestaw cięgien 3050mm do blokady mechanicznej, IZMX-MIL-CAB3050-1 | 184221 Eaton

Alternatywny kod produktu: IZMX-MIL-CAB3050-1

Opis i Kluczowe Cechy

Zestaw cięgien (linek Bowdena) o długości 3050 mm, oznaczony symbolem IZMX-MIL-CAB3050-1 (numer katalogowy 184221), przeznaczony do mechanicznej blokady wyłączników serii IZMX. Każdy zestaw zawiera dwie linki, co umożliwia realizację zdalnego odłączania w układach rozdzielczych. Długość 3050 mm zapewnia elastyczność prowadzenia cięgna w rozdzielnicy bez konieczności łączenia kilku elementów.

• Długość 3050 mm: pozwala na wygodne poprowadzenie linki między wyłącznikiem a miejscem zdalnego sterowania, nawet na większych odległościach w szafie rozdzielczej.
• Zestaw zawiera dwie linki: umożliwia jednoczesną blokadę mechaniczną dwóch wyłączników lub redundancję w krytycznych obwodach bezpieczeństwa.
• Kompatybilność z IZMX-MIL...C-F... oraz IZMX-MIL...C-W...: gwarantuje bezproblemowe łączenie z dedykowanymi wyłącznikami tej serii bez konieczności stosowania dodatkowych adapterów.
• Konstrukcja linki Bowdena: zapewnia płynne przenoszenie siły mechanicznej przy jednoczesnej ochronie przed przypadkowym rozłączeniem.
• Solidne wykonanie: elementy składowe dostosowane do wielokrotnego użytku w standardowych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami producenta dla systemów blokad mechanicznych wyłączników. Jako integralna część rozdzielnic niskiego napięcia spełnia ogólne wymogi norm europejskich i posiada oznaczenie CE. Montaż zgodny z instrukcją producenta zapewnia prawidłowe działanie blokady.

Zastosowanie

Zestaw cięgien IZMX-MIL-CAB3050-1 stosuje się wszędzie tam, gdzie konieczne jest zdalne mechaniczne odłączanie wyłączników w celu zapewnienia bezpieczeństwa obsługi lub realizacji procedur blokad (lockout/tagout).

• Blokada mechaniczna wyłączników w rozdzielnicach głównych i podrozdzielniach – umożliwia odcięcie napięcia z bezpiecznej odległości.
• Systemy zatrzymania awaryjnego w liniach produkcyjnych – szybkie mechaniczne wyzwolenie wyłącznika bez konieczności otwierania szafy.
• Współpraca z napędami silnikowymi i stycznikami w układach automatyki – dodatkowa blokada przed przypadkowym załączeniem przy pracach serwisowych.
• Instalacje wymagające procedury LOTO (Lockout-Tagout) – pewne odcięcie źródła energii zgodne z wymogami BHP.

Wskazówki Montażowe

Montaż zestawu cięgien może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest bezpieczny. Linki Bowdena należy prowadzić łagodnymi łukami, unikając ostrych załamań. Przed pierwszym użyciem sprawdzić kompatybilność z wyłącznikiem zgodnie z dokumentacją producenta. Nie dokręcać z nadmierną siłą – moment dokręcania elementów mocujących według instrukcji. Przekrój przewodów i dobór zabezpieczeń zgodny z projektem instalacji.

FAQ

• Jaką długość ma zestaw cięgien? Długość każdej linki to 3050 mm (mierzone od końca do końca). W zestawie znajdują się dwie identyczne linki.
• Czy zestaw jest kompatybilny z wyłącznikami innych producentów? Zestaw został zaprojektowany wyłącznie do wyłączników serii IZMX-MIL...C-F... oraz IZMX-MIL...C-W... Stosowanie z innymi urządzeniami może skutkować brakiem prawidłowego działania blokady.
• Czy linki są wymienne lub można je skracać? Linki są dostarczane w fabrycznie określonej długości. Nie zaleca się skracania, gdyż wpływa to na integralność mechanizmu i może uniemożliwić poprawne zadziałanie blokady. W razie potrzeby należy zamówić zestaw o odpowiedniej długości.
