Zestaw bloku zaciskowego | LVSXK724 Schneider Electric

Opis i Kluczowe Cechy

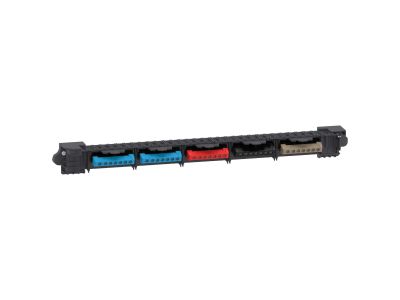

Zestaw bloku zaciskowego 3P+N to kompletne rozwiązanie przeznaczone do instalacji w obudowach PrismaSeT S lub XS. Składa się z 1 wspornika listwy zacisków oraz 5 listw zaciskowych, umożliwiających pewne i trwałe połączenia w obwodach o prądzie znamionowym 125A. Wysoka izolacja napięciowa Ui 400V oraz kompaktowe wymiary (534x20x10 mm) pozwalają na efektywne wykorzystanie przestrzeni w szafach rozdzielczych.

• Prąd znamionowy 125A: Zapewnia stabilne połączenia dla mocnych obwodów, takich jak zasilanie maszyn, rozdzielnic przemysłowych czy budynków użyteczności publicznej.
• Napięcie izolacji Ui 400V: Gwarantuje bezpieczną pracę w instalacjach średniego napięcia, minimalizując ryzyko przebicia izolacji.
• 2 neutralne bloki zaciskowe z 7 wyjściami: Umożliwiają elastyczne rozgałęzianie obwodów neutralnych z możliwością podłączenia przewodów o przekrojach 35mm² i 16mm².
• 3-fazowe listwy zaciskowe z 7 wyjściami: Uproszczone podłączanie przewodów fazowych w systemach trójfazowych, z identycznym zakresem przekrojów.
• Kompaktowe wymiary: Szerokość 534 mm i grubość 10 mm pozwalają na montaż w obudowach o ograniczonej przestrzeni, takich jak PrismaSeT S/XS.

Zgodność z Normami

Blok zaciskowy spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i izolacji, w tym normy EN 60947-7-1. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Zestaw bloku zaciskowego 3P+N znajduje zastosowanie w instalacjach elektrycznych wymagających pewnego i przejrzystego rozgałęziania obwodów trójfazowych wraz z neutralnym.

• Montaż w szafach rozdzielczych PrismaSeT S/XS – idealne rozwiązanie dla nowoczesnych instalacji budynkowych.
• Zasilanie maszyn przemysłowych wymagających stabilnych połączeń o prądzie 125A.
• Instalacje w budynkach użyteczności publicznej (szkoły, szpitale, biurowce) – zapewniają klarowny podział obwodów.
• Montaż natynkowy lub podtynkowy w zależności od wymagań projektowych.

Wskazówki Montażowe

Montaż zestawu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Blok należy zamontować w obudowie PrismaSeT S/XS, upewniając się, że wymiary (534x20x10 mm) są kompatybilne z dostępną przestrzenią. Przewody należy podłączać zgodnie z oznaczeniami na listwach, używając odpowiednich narzędzi i momentu dokręcania zalecanego przez producenta. Po montażu zaleca się przeprowadzenie próby napięciowej w celu weryfikacji poprawności połączeń.

FAQ

• Czy zestaw można zainstalować w innych typach obudów? Zestaw jest dedykowany do montażu w obudowach PrismaSeT S lub XS. W przypadku innych obudów należy sprawdzić kompatybilność wymiarową i mocowanie.
• Jaki jest maksymalny przekrój przewodów, które można podłączyć? Listwy zaciskowe obsługują przewody o przekrojach 35mm² i 16mm², co umożliwia podłączenie zarówno kabli zasilających, jak i rozgałęzień obwodowych.
• Czy blok zaciskowy może pracować w temperaturach poniżej -25°C? Producent nie określa dolnej granicy temperatury poniżej -25°C, dlatego nie zaleca się stosowania w takich warunkach bez dodatkowej weryfikacji.
