Zestaw 4 sztuk zacisków 95mm2 i separator fazowy INS100-160 | 28952 Schneider Electric

Opis i Kluczowe Cechy

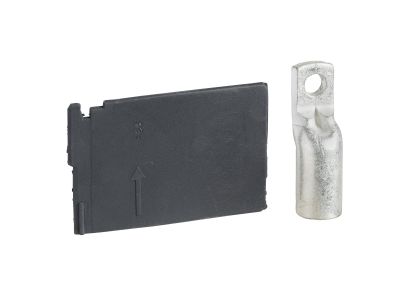

Zestaw akcesoriów przeznaczony do rozłączników serii INS100-160 (symbol 28952) obejmuje 4 sztuki końcówek kablowych (oczek zaciskanych) o przekroju 95 mm² oraz separator fazowy. Zestaw umożliwia bezpieczne i pewne przyłączanie przewodów o dużym przekroju, obsługując prąd znamionowy do 160 A w konfiguracji 4-biegunowej (4P).

• Przekrój przewodu 95 mm²: dedykowane do przewodów o maksymalnym przekroju żyły, co zapewnia niską rezystancję połączenia i ogranicza nagrzewanie się styków przy obciążeniu znamionowym.
• Prąd znamionowy 160 A: zaciski i separator są zaprojektowane do pracy w obwodach o prądzie do 160 A, gwarantując trwałość i niezawodność w aplikacjach wymagających wysokiej ciągłości obciążenia.
• Ilość 4 sztuk oczek + 1 separator: kompletny zestaw do podłączenia przewodów w układzie 4-biegunowym (L1, L2, L3, N) wraz z separatorem fazowym zapewniającym odpowiednie odstępy izolacyjne między fazami.
• Kompatybilność z rozłącznikami INS100-160: dedykowane akcesoria do wyłączników/rozłączników serii INS100-160, co gwarantuje idealne dopasowanie mechaniczne i elektryczne.
• Wykonanie zaciskane (oczka): końcówki przeznaczone do zaciskania na przewodzie – połączenie trwałe i odporne na wibracje, zalecane do sztywnych i linkowych przewodów miedzianych.

Zgodność z Normami

Zestaw spełnia wymagania europejskich norm bezpieczeństwa dla aparatury rozdzielczej i sterowniczej. Produkt posiada deklarację zgodności CE oraz jest zgodny ze standardem DIN w zakresie wymiarów i parametrów izolacyjnych. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Zestaw zacisków i separator fazowy przeznaczony jest do montażu w rozłącznikach bezpiecznikowych, wyłącznikach głównych oraz rozdzielnicach niskiego napięcia, gdzie wymagane jest niezawodne przyłączanie przewodów o dużym przekroju i separacja faz.

• Przyłączanie przewodów zasilających w rozłącznikach INS100-160 w układzie 4-biegunowym – idealne dla instalacji przemysłowych i budynków użyteczności publicznej.
• Separacja faz w rozłącznikach głównych (wykorzystanie dostarczanego separatora fazowego) w celu zachowania wymaganych odstępów izolacyjnych między zaciskami.
• Tworzenie bezpiecznych połączeń w obwodach o prądzie do 160 A, np. w szafach sterowniczych, rozdzielnicach głównych i podrozdzielnicach.
• Modernizacja lub rozbudowa istniejących rozłączników – zestaw pozwala na szybkie i pewne dołączenie nowych przewodów o przekroju 95 mm².

Wskazówki Montażowe

Montaż zestawu powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone (stan beznapięciowy). Zaciski (oczka) należy zacisnąć na przewodzie za pomocą odpowiedniej praski, zgodnie z zaleceniami producenta. Separator fazowy montuje się pomiędzy odpowiednimi biegunami rozłącznika INS100-160, postępując według instrukcji dołączonej do urządzenia. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów muszą być dobrane zgodnie z dokumentacją techniczną rozłącznika.

FAQ

• Czy zestaw jest kompatybilny z rozłącznikami innych producentów niż INS100-160? Zestaw został zaprojektowany i przetestowany pod kątem współpracy z rozłącznikami serii INS100-160 (symbol 28952). Stosowanie z innymi modelami może wymagać weryfikacji wymiarów i sposobu montażu. Zalecamy konsultację z dokumentacją techniczną docelowego urządzenia.
• Ile sztuk zacisków znajduje się w zestawie? W zestawie znajdują się 4 sztuki końcówek kablowych (oczek zaciskanych) oraz jeden separator fazowy. Wszystkie elementy są dedykowane do konfiguracji 4P (L1, L2, L3, N).
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Końcówki są przystosowane do przewodów o przekroju 95 mm² (żyła miedziana). Użycie przewodów o mniejszym przekroju jest możliwe, ale wymaga zastosowania odpowiednich tulejek redukcyjnych lub prawidłowego zacisku.
