Zestaw 4-biegunowy styków głównych stycznika TeSys G115-225 | LA9G4QA Schneider Electric

Opis i Kluczowe Cechy

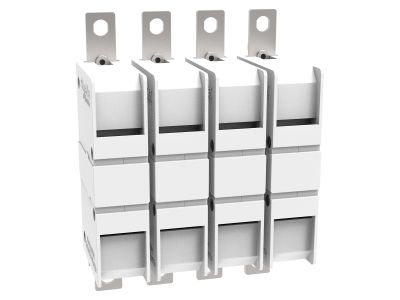

Zestaw 4-biegunowy styków głównych o numerze katalogowym LA9G4QA to zaawansowany moduł przełączający dedykowany do styczników z serii TeSys Giga, konkretnie dla modeli o zakresie prądowym od 115 A do 225 A. Jako kluczowy element eksploatacyjny, produkt ten umożliwia pełną regenerację aparatu łączeniowego bez konieczności wymiany całego urządzenia. Dzięki innowacyjnej konstrukcji typu "plug and play", wymiana modułu jest niezwykle szybka i intuicyjna, co minimalizuje przestoje w procesach technologicznych i obniża koszty utrzymania ruchu.

• Konfiguracja 4-biegunowa: Pozwala na kompleksowe zarządzanie obwodami elektrycznymi w układach wymagających rozłączania czterech torów prądowych jednocześnie.
• Wydłużona żywotność: Możliwość wymiany samych styków głównych znacząco wydłuża cykl życia stycznika TeSys Giga, co jest rozwiązaniem proekologicznym i ekonomicznym.
• Odporność środowiskowa: Moduł został zaprojektowany do pracy w szerokim zakresie temperatur otoczenia, od -25°C do 60°C, co gwarantuje niezawodność w trudnych warunkach przemysłowych.
• Praca na wysokościach: Urządzenie zachowuje swoje parametry znamionowe bez konieczności obniżania wartości prądowych (deratingu) aż do wysokości 3000 m n.p.m.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami marki Schneider Electric, co zapewnia pełną kompatybilność z rodziną produktów TeSys Giga. Spełnia on międzynarodowe normy bezpieczeństwa i jakości wymagane w sektorze elektroenergetycznym, co potwierdza jego przydatność do pracy w wymagających instalacjach przemysłowych. Wykorzystanie oryginalnych części zamiennych gwarantuje zachowanie certyfikacji całego zestawu stycznikowego.

Zastosowanie

Zestaw styków LA9G4QA znajduje zastosowanie wszędzie tam, gdzie pracują styczniki TeSys Giga 115-225 w układach 4-biegunowych. Jest idealnym rozwiązaniem dla:

• Systemów przełączania zasilania (SZR) w budynkach komercyjnych i przemysłowych.
• Układów sterowania dużymi silnikami elektrycznymi, gdzie częstotliwość łączeń prowadzi do naturalnego zużycia styków.
• Infrastruktury krytycznej, gdzie szybka konserwacja prewencyjna jest kluczem do ciągłości zasilania.
• Rozdzielnic niskiego napięcia wymagających wysokiej niezawodności łączeniowej.

Wskazówki Montażowe

Montaż modułu LA9G4QA jest uproszczony dzięki architekturze TeSys Giga. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego oraz sterowania zostało całkowicie odłączone. Dzięki systemowi "plug and play", moduł wsuwa się w dedykowane gniazda stycznika, co eliminuje ryzyko błędnego podłączenia. Należy zwrócić uwagę na odpowiednie dociśnięcie modułu, aby zapewnić optymalną przewodność elektryczną. Po wymianie zaleca się wykonanie kilku cykli próbnych bez obciążenia, aby zweryfikować poprawność mechaniczną pracy aparatu.

FAQ

• Czy wymiana styków wymaga specjalistycznych narzędzi? Nie, konstrukcja typu "plug and play" została zaprojektowana tak, aby wymiana była możliwa przy użyciu standardowych narzędzi monterskich w bardzo krótkim czasie.
• Czy moduł LA9G4QA pasuje do styczników 3-biegunowych? Nie, ten konkretny zestaw jest przeznaczony wyłącznie do wersji 4-biegunowych styczników TeSys Giga w zakresie 115-225 A.
• Czy praca na wysokości 2500 m wymaga obniżenia prądu znamionowego? Nie, zgodnie ze specyfikacją producenta, moduł pracuje bez obniżania wartości parametrów aż do wysokości 3000 m n.p.m.
