Zestaw (3szt) zacisków klatkowych aluminiowych 1x(120 do 185mm2) 250A do Compact NSX100/160/250 3P | LV429259 Schneider Electric

Opis i Kluczowe Cechy

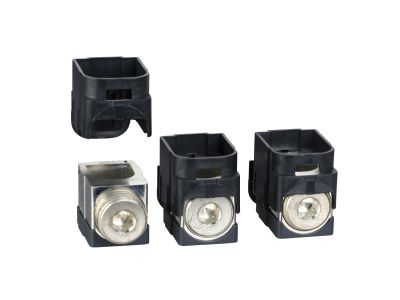

Zestaw trzech zacisków klatkowych aluminiowych Schneider Electricder Electric (symbol LV429259) dedykowany do wyłączników Compact NSX100/160/250 w wersji 3-biegunowej. Zaciski umożliwiają przyłączenie przewodów aluminiowych o przekroju od 120 do 185 mm² przy prądzie znamionowym 250 A – zapewniają pewny i niskorezystancyjny styk w obwodach o dużym obciążeniu, co przekłada się na bezpieczeństwo i minimalizację strat mocy.

• Prąd znamionowy 250 A: Wysoka obciążalność prądowa pozwala na bezpieczne prowadzenie obwodów głównych i odbiorów przemysłowych bez ryzyka przegrzania styków.
• Zakres przekroju 120–185 mm²: Uniwersalność w doborze przewodów aluminiowych – idealne do magistrali zasilających i linii o dużym przekroju.
• Konstrukcja klatkowa aluminiowa: Równomierny docisk i niska rezystancja styku ograniczają nagrzewanie się połączenia, co zwiększa trwałość instalacji.
• Dedykowane do Compact NSX100/160/250 3P: Gwarantowana kompatybilność z wyłącznikami Schneider Electricder Electric, łatwy montaż bez konieczności modyfikacji.
• Zestaw 3 sztuk: Komplet na jeden wyłącznik trójbiegunowy – upraszcza zamawianie i zapewnia spójność rozwiązania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada deklarację zgodności CE. Kompatybilność z wyłącznikami Compact NSX potwierdzona przez producenta Schneider Electricder Electric.

Zastosowanie

Zaciski przeznaczone są do przyłączania przewodów aluminiowych w rozdzielnicach niskiego napięcia – szczególnie tam, gdzie wymagane jest pewne połączenie przy dużych przekrojach i prądach. Typowe scenariusze:

• Przyłączanie wyłączników Compact NSX w rozdzielnicach głównych budynków użyteczności publicznej, przemysłowych oraz obiektów infrastrukturalnych.
• Aplikacje specjalne: procesy przemysłowe, przemysł ciężki, instalacje morskie, zabezpieczanie silników, kontrola izolacji oraz systemy automatycznego przełączania zasilania.
• Modernizacja istniejących instalacji – wymiana zacisków w celu dostosowania do przewodów aluminiowych bez zmiany aparatu.
• Zabezpieczanie obwodów rozdziału energii elektrycznej nn w standardowych i specjalnych aplikacjach.

Wskazówki Montażowe

Montaż mogą wykonywać wyłącznie osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Należy postępować zgodnie z dokumentacją techniczną wyłącznika Compact NSX. Śruby zacisków dokręcać zalecanym momentem obrotowym (podanym w instrukcji producenta). Przekrój przewodu dobrać do prądu obciążenia i sposobu ułożenia. Niewłaściwe dokręcenie może prowadzić do przegrzania lub uszkodzenia połączenia.

FAQ

• Czy zaciski nadają się do przewodów miedzianych? Zaciski są dedykowane do przewodów aluminiowych. Stosowanie z miedzią może powodować korozję galwaniczną – w takich przypadkach zaleca się użycie dedykowanych zacisków bimetalowych.
• Jaki stopień ochrony IP mają te zaciski? Producent nie podaje stopnia ochrony dla samych zacisków. Montowane wewnątrz rozdzielnicy są chronione przez obudowę, co zwykle odpowiada minimalnemu IP20.
• Czy zestaw pasuje do wyłączników Compact NSX innych producentów? Nie. Zaciski są zaprojektowane wyłącznie dla oryginalnych wyłączników Schneider Electricder Electric Compact NSX100/160/250 3P.
