Zestaw 3-biegunowych szyn 2 odczepy 115A | GV3G264 Schneider Electric

Opis i Kluczowe Cechy

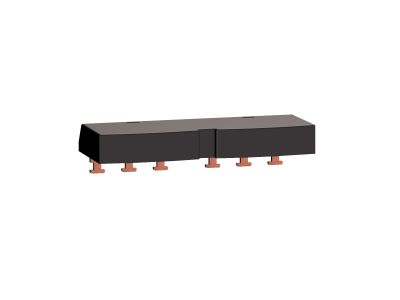

Zestaw 3-biegunowych szyn grzebieniowych GV3G264 firmy Schneider Electricder Electric z linii TeSys Linergy to wygodne i niezawodne rozwiązanie do połączeń w rozdzielnicach. Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym Ith = 115 A zapewnia bezpieczne prowadzenie dużych obciążeń bez ryzyka przegrzania. Dwa odczepy oraz rozstaw podłączeń 64 mm ułatwiają szybkie i powtarzalne łączenie aparatów.

• Prąd cieplny Ith = 115 A: gwarantuje pewne zasilanie obwodów o znacznym poborze mocy, minimalizując straty i wzrost temperatury w szynie.
• Liczba odczepów: 2: umożliwia podłączenie dwóch urządzeń (np. wyłączników, styczników) z jednej szyny, oszczędzając miejsce w rozdzielnicy.
• Rozstaw podłączeń 64 mm: zapewnia intuicyjne dopasowanie do standardowych aparatów modułowych i przemysłowych w obudowach 55 mm.
• Kompatybilność z wieloma seriami TeSys: dedykowana do wyłączników GV3L, GV3P oraz styczników LC1D40A…D65A, co ułatwia budowę spójnych systemów sterowania.
• Konstrukcja 3-biegunowa (3P): przeznaczona do linii trójfazowych, zachowując przejrzysty i bezpieczny układ połączeń w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Zalecany do stosowania w instalacjach spełniających wymagania norm DIN oraz lokalnych przepisów elektrotechnicznych. Montaż i użytkowanie powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Szyna grzebieniowa GV3G264 sprawdza się wszędzie tam, gdzie konieczne jest szybkie i uporządkowane rozdziałanie zasilania między kilka aparatów w rozdzielnicy głównej lub podrozdzielnicy.

• Łączenie wyłączników silnikowych GV3L/GV3P w szafach sterowniczych.
• Zasilanie styczników serii TeSys D (LC1D40…D65) w układach rozruchu i sterowania silnikami.
• Rozbudowa rozdzielnic głównych w przemyśle, gdzie wymagana jest niezawodna dystrybucja prądu do 115 A.
• Organizacja obwodów pomocniczych w automatyce budynkowej – szyna pozwala na czyste i bezpieczne prowadzenie przewodów.

Wskazówki Montażowe

Montaż szyny grzebieniowej GV3G264 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę montuje się na szynie TH35 (DIN) w odpowiedniej obudowie. Należy dobrać przekrój przewodów przyłączeniowych do wartości prądu Ith = 115 A oraz przestrzegać momentów dokręcania zacisków podanych w dokumentacji producenta. Upewnij się, że rozstaw podłączeń (64 mm) odpowiada aparatom, z którymi szyna będzie współpracować.

FAQ

• Czy szyna GV3G264 jest kompatybilna z innymi aparatami niż wymienione? Z danych producenta wynika zgodność z wyłącznikami GV3L, GV3P oraz stycznikami LC1D40A…D65A. Do innych urządzeń należy indywidualnie sprawdzić wymiary i rozstaw podłączeń.
• Jaki jest maksymalny prąd ciągły tej szyny? Znamionowy prąd cieplny Ith przy konwekcyjnym chłodzeniu powietrznym wynosi 115 A. Przy wyższych obciążeniach może dojść do przegrzania – stosuj zgodnie z katalogiem.
• Czy szynę można ciąć na mniejsze odcinki? Produkt jest dostarczany jako gotowy zestaw 3-biegunowy z dwoma odczepami. Nie przewidziano modyfikacji. W razie potrzeby innej konfiguracji wybierz odpowiedni wariant z linii Linergy.
