Zespół wyłącznika głównego NZM1-XHB, czarny | 266626 Eaton

Alternatywny kod produktu: NZM1-XHB

Opis i Kluczowe Cechy

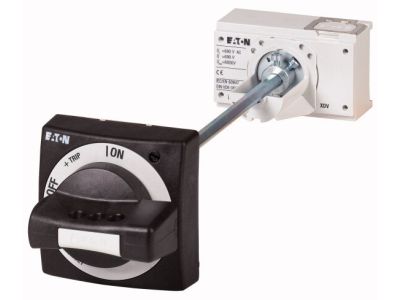

Zespół wyłącznika głównego NZM1-XHB (symbol 266626) to akcesorium przeznaczone do serii wyłączników NZM. W skład zestawu wchodzi rękojeść złącza drzwi z napędem obrotowym, oś przedłużająca NZM..-XV4 oraz zewnętrzna tabliczka ostrzegawcza/tabliczka znamionowa w języku niemieckim i angielskim z czarno-żółtym symbolem ostrzegawczym. Czarna obudowa zapewnia estetyczne i wyraźne oznaczenie wyłącznika w rozdzielnicy.

• Rękojeść złącza drzwi z napędem obrotowym: Umożliwia bezpieczne i wygodne operowanie wyłącznikiem głównym bez otwierania drzwi rozdzielnicy – zwiększa ergonomię i skraca czas reakcji.
• Oś przedłużająca NZM..-XV4: Pozwala na dopasowanie zespołu do wyłączników zamontowanych w głębszych rozdzielnicach, zachowując płynną pracę mechanizmu.
• Wczepiana zewnętrzna tabliczka ostrzegawcza/informacyjna: Zapewnia czytelną identyfikację wyłącznika głównego oraz ostrzeżenie przed przypadkowym załączeniem – podnosi bezpieczeństwo obsługi.
• Kompatybilność z szeroką gamą wyłączników: Pasuje do NZM1(-4), PN1(-4) oraz N(S)1(-4) – uniwersalne rozwiązanie dla różnych konfiguracji instalacji.
• Dwa języki na tabliczce (niemiecki/angielski): Ułatwia międzynarodowe zastosowanie i jednoznaczną interpretację oznaczeń.

Zgodność z Normami

Produkt jest przeznaczony do współpracy z wyłącznikami serii NZM, które spełniają wymagania europejskich norm i posiadają certyfikację CE. Sam zespół został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa oraz wytycznymi producenta dotyczącymi akcesoriów do aparatury modułowej.

Zastosowanie

Zespół wyłącznika głównego NZM1-XHB stosuje się w instalacjach wymagających wyraźnego oznakowania oraz wygodnego zdalnego odłączania zasilania. Poniżej przedstawiono typowe scenariusze zastosowania:

• Jako zespół wyłącznika głównego w rozdzielnicach przemysłowych i budynkach użyteczności publicznej – umożliwia szybkie wyłączenie zasilania bez otwierania szafy.
• Do blokady drzwi rozdzielnicy z wyłącznikiem głównym – zwiększa bezpieczeństwo przed przypadkowym otwarciem podczas pracy urządzeń.
• W instalacjach z wyłącznikami NZM1(-4), PN1(-4) oraz N(S)1(-4) – uniwersalne dopasowanie do popularnych serii aparatury.
• W obiektach wymagających dwujęzycznego oznakowania (np. hale produkcyjne z załogą międzynarodową) – tabliczka ostrzegawcza w języku niemieckim i angielskim.

Wskazówki Montażowe

Montaż zespołu NZM1-XHB powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Akcesorium mocuje się do wyłącznika za pomocą wczepianej tabliczki oraz osi przedłużającej – należy zwrócić uwagę na prawidłowe ustawienie rękojeści względem drzwi rozdzielnicy. Momenty dokręcania elementów mechanicznych należy stosować zgodnie z instrukcją producenta. Przekrój przewodów (jeśli występują) dobieraj do obciążenia prądowego wyłącznika.

FAQ

• Czy zespół NZM1-XHB pasuje do wyłącznika NZM2? Zgodnie z danymi producenta, zespół przeznaczony jest do wyłączników NZM1(-4), PN1(-4) oraz N(S)1(-4). Nie przewidziano zastosowania z NZM2.
• Czy tabliczka ostrzegawcza jest wymienna? Tabliczka jest wczepiana i można ją zdemontować w celu wymiany na wersję w innym języku, o ile dostępna jest odpowiednia tabliczka z oferty producenta.
• Jaki stopień ochrony ma zespół po zamontowaniu? Stopień ochrony całej rozdzielnicy zależy od obudowy i uszczelnień. Sam zespół nie określa IP, montaż należy wykonać w sposób zapewniający szczelność drzwi.
