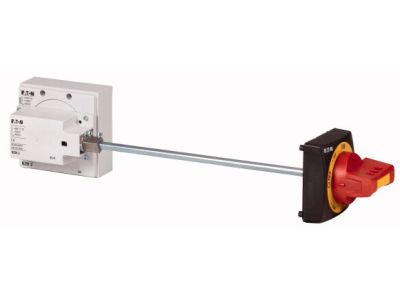

Zespół wyłącznika głównego, boczne prawe, NZM2-XSR-R, czerwony | 266657 Eaton

Alternatywny kod produktu: NZM2-XSR-R

Opis i Kluczowe Cechy

Zestaw boczny prawy NZM2-XSR-R (nr katalogowy 266657) to dedykowane akcesorium do wyłączników głównych serii NZM2, PN2 oraz N(S)2. Zaprojektowany w kolorze czerwonym, ułatwia szybką identyfikację funkcji odłączania. Dzięki modułowej konstrukcji montaż jest intuicyjny i nie wymaga dodatkowych narzędzi, co skraca czas instalacji w rozdzielnicy.

• Kompatybilność z serią NZM2(-4), PN2(-4), N(S)2(-4): gwarantuje bezproblemową rozbudowę istniejących układów rozdzielczych bez konieczności wymiany całego zestawu.
• Montaż boczny prawy: umożliwia ergonomiczne rozmieszczenie wyłącznika głównego w szafie sterowniczej, optymalizując dostęp do łączy.
• Kolor czerwony: wspiera bezpieczeństwo – wizualnie wyraźnie odróżnia element odłączania od pozostałych modułów w rozdzielnicy.
• Elastyczna budowa modułowa: upraszcza integrację z różnymi konfiguracjami wyłączników, skracając czas instalacji i redukując ryzyko pomyłek.
• Przeznaczenie międzynarodowe: produkt zaprojektowany zgodnie z globalnymi wymaganiami aplikacyjnymi, co ułatwia stosowanie w projektach wielonormowych.

Zgodność z Normami

Akcesorium NZM2-XSR-R jest produkowane zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikację CE. Jako część systemu wyłączników Eaton serii NZM, spełnia wymagania typowe dla urządzeń rozdzielczych w instalacjach przemysłowych i komercyjnych. Dokładne numery norm należy zweryfikować w dokumentacji technicznej zestawu wyłącznika głównego.

Zastosowanie

Boczny zespół wyłącznika głównego przeznaczony jest do stosowania w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest bezpieczne odłączanie obwodów. Sprawdza się w:

• Głównym odłączaniu zasilania w szafach sterowniczych maszyn i linii produkcyjnych.
• Rozdzielnicach budynków użyteczności publicznej oraz hal przemysłowych, gdzie potrzebna jest wyraźna identyfikacja wyłącznika głównego.
• Aplikacjach wymagających elastycznej rozbudowy – jako element systemu NZM2 ułatwia dodawanie kolejnych modułów (np. wyzwalaczy, napędów).
• Instalacjach, w których priorytetem jest szybka i bezpieczna wymiana wyłącznika bez demontażu całej szyny TH35.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku głównym może wykonywać wyłącznie przeszkolony personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Zespół mocuje się z prawej strony wyłącznika serii NZM2 na szynie TH35 (DIN). Moment dokręcania śrub oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta wyłącznika głównego. Po zamontowaniu sprawdź poprawność działania mechanizmu blokady.

FAQ

• Czy NZM2-XSR-R jest kompatybilny z wyłącznikami NZM4? Zgodnie z danymi katalogowymi zespół przeznaczony jest do serii NZM2(-4), PN2(-4) oraz N(S)2(-4). Przed zastosowaniem do NZM4 zalecamy weryfikację w oficjalnej dokumentacji Eaton.
• Jaki jest stopień ochrony tego akcesorium? Stopień ochrony zależy od konfiguracji całego wyłącznika i szafy. Sam zespół boczny nie określa IP – należy uwzględnić parametry obudowy, w której jest montowany.
• Czy w zestawie znajdują się elementy montażowe? Zespół dostarczany jest jako gotowy moduł mechaniczny. Dokładny zakres dostawy należy sprawdzić w specyfikacji produktu – zalecamy montaż przy użyciu oryginalnych akcesoriów Eaton.
