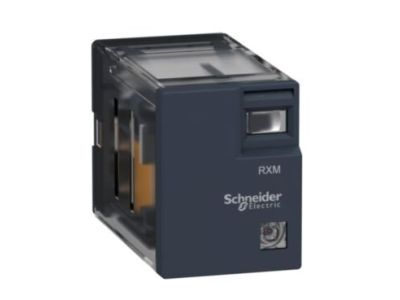

Zelio Relay Przekaźnik miniaturowy 2L 24V DC, 5A, 2 styki C/O | RXM2LB1BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik miniaturowy Zelio Relay RXM2LB1BD to elektromechaniczny przekaźnik wtykowy z 2 stykami przełączającymi (C/O), przeznaczony do montażu na gniazdo serii RXZE. Prąd znamionowy 5 A przy napięciu cewki 24 V DC zapewnia niezawodne przełączanie w obwodach sterowania. Dzięki przezroczystej pokrywie operator może wizualnie kontrolować stan styków, co ułatwia diagnostykę. Stopień ochrony IP40 chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Sprzedawany w opakowaniach po 10 sztuk.

• 2 styki przełączające C/O: Umożliwiają zarówno załączanie, jak i rozłączanie obwodów, idealne do sterowania zaworami, przekaźnikami pomocniczymi i sygnalizacją.
• Prąd znamionowy 5 A: Wystarczający do większości aplikacji przemysłowych i automatyki budynkowej, zapewniający pewne przełączanie bez ryzyka przegrzania styków.
• Napięcie cewki 24 V DC: Bezpieczne napięcie stosowane w systemach sterowania, kompatybilne z typowymi zasilaczami i sterownikami PLC.
• Przezroczysta pokrywa: Umożliwia szybką wizualną kontrolę stanu styków (zwarcie/rozwarcie) bez konieczności demontażu, co przyspiesza diagnostykę.
• Stopień ochrony IP40: Ochrona przed wnikaniem małych ciał stałych, odpowiednia dla typowych warunków pracy w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik RXM2LB1BD spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE, co gwarantuje jego zgodność z obowiązującymi przepisami w zakresie urządzeń elektrycznych.

Zastosowanie

Dzięki uniwersalnym parametrom przekaźnik miniaturowy RXM2LB1BD znajduje zastosowanie w szerokim zakresie aplikacji sterowania i automatyki.

• Sterowanie odbiornikami w systemach automatyki budynkowej, np. oświetleniem, roletami, bramami.
• Współpraca z przemysłowymi sterownikami programowalnymi (PLC) w układach logiki przewodowej – uzupełnianie funkcji wyjściowych sterownika.
• Sygnalizacja stanów pracy – przełączanie obwodów sygnalizacji optycznej i akustycznej.
• Sterowanie stycznikami i przekaźnikami pomocniczymi w szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż przekaźnika RXM2LB1BD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekaźnik montuje się w gnieździe serii RXZE (dostępnym oddzielnie) – wystarczy wcisnąć go na miejsce. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 5 A). Dokręcaj śruby zacisków zgodnie z dokumentacją producenta. Nie przekraczaj dopuszczalnych parametrów cewki (24 V DC).

FAQ

• Czy przekaźnik RXM2LB1BD ma podświetlenie? Nie, przekaźnik nie posiada podświetlenia LED. Stan styków można wizualnie kontrolować dzięki przezroczystej pokrywie – bez demontażu.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP40 – chroni przed wnikaniem ciał stałych większych niż 1 mm, ale nie jest odporny na wilgoć ani zanurzenie.
• Jakie napięcie cewki występuje w tym modelu? Cewka przeznaczona jest na napięcie stałe 24 V DC. Nie należy podłączać do napięcia przemiennego – może uszkodzić przekaźnik.
