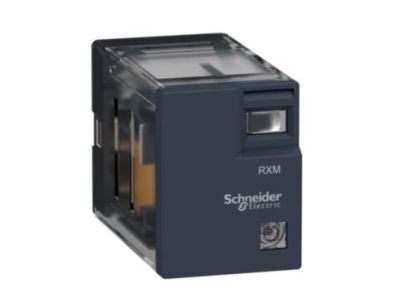

Zelio Relay Miniaturowa wtyczka przekaźnika Zelio RXM2L 2 C/O 230 V AC 5 A z diodą LED | RXM2LB2P7 Schneider Electric

Opis i Kluczowe Cechy

Miniaturowy przekaźnik elektromechaniczny Zelio Relay RXM2LB2P7 (symbol RXM2LB2P7) to wtyczkowa wersja przekaźnika z 2 stykami przełącznymi (C/O) o obciążalności 5A przy napięciu 230V AC. Zaprojektowany do montażu na standardowe gniazdo RXZE, wyposażony jest w przezroczystą pokrywę osłaniającą styki oraz zieloną diodę LED sygnalizującą stan pracy. Przeznaczony do zastosowań w układach sterowania, automatyce przemysłowej i instalacjach elektrycznych wymagających niezawodnego przełączania obwodów.

• 2 styki C/O (przełączne): Umożliwiają elastyczne tworzenie schematów połączeń – jeden styk wspólny, jeden normalnie otwarty i jeden normalnie zamknięty.
• Obciążalność 5A przy 230V AC: Odporny na typowe obciążenia w instalacjach sterowniczych, elektromechanicznych i oświetleniowych.
• Zielona dioda LED: Jasna sygnalizacja stanu pracy – widoczna zarówno w dobrym oświetleniu, jak i w ciemności, ułatwiająca diagnostykę układu.
• Przezroczysta pokrywa osłony styków: Chroni styki przed zanieczyszczeniami, umożliwiając jednocześnie wizualną kontrolę ich stanu.
• Montaż na gniazdo RXZE: Standardowe rozwiązanie ułatwiające wymianę i modernizację układów sterowania.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest zgodny z normami IEC 61810-1.

Zastosowanie

Miniaturowy przekaźnik Zelio RXM2LB2P7 znajduje zastosowanie w szerokim zakresie układów sterowania, automatyki i instalacji elektrycznych.

• Sterowanie oświetleniem w budynkach przemysłowych i biurowych – np. włączanie/wyłączanie lamp na podstawie sygnałów z czujników ruchu.
• Automatyka przemysłowa – przełączanie obwodów sygnalizacyjnych, sterowanie silnikami małej mocy lub zaworami elektromagnetycznymi.
• Układy zabezpieczeń – np. sygnalizacja awarii lub przekroczenia parametrów w instalacjach elektrycznych.
• Sterowanie małymi odbiornikami w instalacjach domowych – np. pompy, wentylatory, bramy garażowe.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zamontować na dedykowanym gnieździe RXZE, upewniając się o prawidłowym połączeniu styków. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Należy zwrócić uwagę na odpowiedni dobór przewodów i moment dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną). Po montażu zaleca się sprawdzenie poprawności działania układu.

FAQ

• Jaki jest stopień ochrony IP przekaźnika? Przekaźnik posiada stopień ochrony IP40, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz ochronę przed przypadkowym dotykiem części pod napięciem.
• Czy przekaźnik może być stosowany z napięciem stałym? Dane produktu określają zastosowanie z napięciem 230V AC. Dla zastosowań z napięciem stałym należy sprawdzić dokumentację techniczną lub skonsultować się z producentem.
• Jaką maksymalną moc można podłączyć do styku 5A? Maksymalna moc zależy od rodzaju obciążenia. Przy napięciu 230V AC i obciążeniu rezystancyjnym maksymalna moc wynosi ok. 1150W. Dla innych typów obciążenia (np. indukcyjne) należy uwzględnić współczynnik mocy.
