Zelio Logic 8 wejść 4 wyjścia 24VDC Zelio Logic | SR2B122BD Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

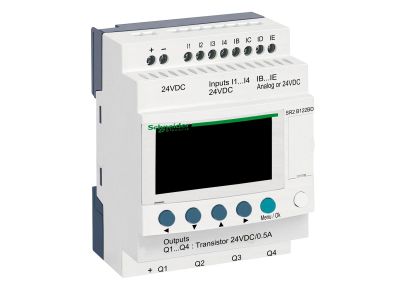

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1215131

EAN

3389110547610

Kod Producenta

SR2B122BD

Zelio Logic 8 wejść 4 wyjścia 24VDC Zelio Logic

Informacja o Produkcie

Opis i Kluczowe Cechy

Inteligentny przekaźnik programowalny Schneider Electric Zelio Logic SR2B122BD to kompaktowe rozwiązanie do prostych systemów automatyki. Urządzenie oferuje 8 wejść dyskretnych i 4 wyjścia tranzystorowe, zasilane napięciem 24 V DC. Wyposażone w wyświetlacz i wbudowany zegar, umożliwia realizację sekwencji sterowania bez konieczności stosowania styczników pomocniczych czy przekaźników czasowych. Szerokość modułu (brak danych) pozwala na montaż w standardowej rozdzielnicy.

8 wejść dyskretnych 24 V DC: Odczyt czujników, przycisków i sygnałów binarnych – elastyczne dopasowanie do różnorodnych aplikacji.
4 wyjścia tranzystorowe: Bezpośrednie sterowanie małymi odbiornikami (np. cewkami styczników, diodami LED) z częstotliwością przełączeń do kilku kHz, bez zużycia mechanicznego styków.
Zasilanie 24 V DC / pobór mocy 3 W: Niskie zapotrzebowanie energetyczne, bezpieczna praca w obwodach sterowania bez ryzyka przegrzania.
Wyświetlacz i wbudowany zegar: Ułatwia diagnostykę oraz programowanie funkcji czasowych (opóźnienia, cykle) bez zewnętrznych timerów.
Programowanie w języku drabinkowym (LADDER) do 240 linii: Intuicyjny sposób tworzenia logiki sterowania, znany każdemu elektrykowi – szybkie wdrożenie nawet w złożonych sekwencjach.

Zgodność z Normami

Produkt spełnia wymagania norm odporności na wstrząsy i wibracje (EN/IEC 60068-2-6 Fc, EN/IEC 60068-2-27 Ea) oraz kompatybilności elektromagnetycznej (EN/IEC 61000-4-2, -3, -4, -5, -6, -11). Posiada certyfikat CE i stopień ochrony IP20 (obudowa) / IP40 (panel czołowy), co gwarantuje bezpieczeństwo użytkowania w typowych warunkach przemysłowych.

Zastosowanie

Zelio Logic SR2B122BD znajduje zastosowanie wszędzie tam, gdzie konieczne jest zastąpienie rozbudowanej logiki przewodowej lub dedykowanych kart przekaźnikowych. Sprawdza się w automatyce budynkowej i maszynowej.

Sterowanie sekwencyjne (np. przenośniki, bramy, kurtyny świetlne).
Realizacja funkcji czasowych (załączanie/wyłączanie oświetlenia, wentylacji, pomp).
Zastąpienie zestawów przekaźników pomocniczych i styczników w małych szafach sterowniczych.
Sygnalizacja stanów pracy (sprzężenie z lampkami, wyświetlaczami) oraz interfejs z czujnikami i przyciskami.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Pamiętaj o zastosowaniu bezpiecznika w obwodzie zasilania (max prąd 100 mA bez rozszerzeń).

FAQ

Czy przekaźnik ma podświetlenie? Model SR2B122BD nie posiada podświetlenia wyświetlacza. Wyświetlacz jest czytelny przy standardowym oświetleniu otoczenia.
Jaki jest stopień ochrony? Obudowa zapewnia IP20, natomiast panel czołowy IP40. Urządzenie przeznaczone do instalacji w suchych pomieszczeniach, w rozdzielnicach lub szafach sterowniczych.
Czy wyjścia tranzystorowe mogą sterować cewką stycznika 230 V AC? Nie – wyjścia są przystosowane wyłącznie do napięcia 24 V DC. Do sterowania obwodami AC należy zastosować zewnętrzny przekaźnik lub stycznik z cewką 24 V DC.
