Zelio Logic 8 wejść 4 wyjścia 24VAC Zelio Logic | SR2B121B Schneider Electric

Opis i Kluczowe Cechy

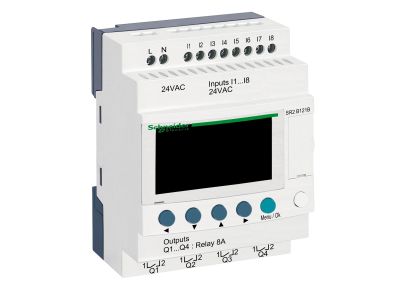

Przekaźnik programowalny Zelio Logic o numerze katalogowym SR2B121B to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o automatyzacji prostych systemów sterowania. Urządzenie charakteryzuje się kompaktową budową, oferując łącznie 12 punktów wejść i wyjść, w tym 8 wejść cyfrowych oraz 4 wyjścia przekaźnikowe. Zasilanie napięciem przemiennym 24 V AC sprawia, że moduł ten jest idealnym wyborem do aplikacji wymagających bezpiecznego napięcia sterowniczego.

• Elastyczność programowania: Urządzenie wspiera dwa języki programowania: drabinkowy (LADDER) oraz blokowy (FBD), co pozwala na dopasowanie logiki sterowania do specyficznych wymagań projektu.
• Zintegrowany wyświetlacz: Wbudowany ekran LCD oraz przyciski nawigacyjne umożliwiają szybką diagnostykę, podgląd stanów wejść/wyjść oraz modyfikację parametrów bez konieczności podłączania komputera.
• Wydajność wyjść: Wyjścia przekaźnikowe pozwalają na bezpośrednie sterowanie elementami wykonawczymi, co redukuje potrzebę stosowania dodatkowych przekaźników pośredniczących w wielu aplikacjach.
• Kompaktowy rozmiar: Szerokość modułu pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC 61131-2 dotyczącej sterowników programowalnych, co gwarantuje niezawodność w trudnych warunkach przemysłowych. Posiada certyfikaty CE, UL oraz CSA, a także jest zgodny z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji. Wysoka odporność na zakłócenia elektromagnetyczne (EMC) pozwala na stabilną pracę w otoczeniu innych urządzeń energoelektronicznych.

Zastosowanie

Sterowniki Zelio Logic SR2B121B znajdują szerokie zastosowanie w sektorze budynkowym oraz przemysłowym. Jednym z kluczowych zastosowań jest praca w sieciach niskich napięć jako element układu samoczynnego załączania rezerwy (SZR). Dzięki możliwości współpracy z modułami pomiarowymi napięcia trójfazowego, sterownik może monitorować parametry sieci i w razie awarii automatycznie przełączyć zasilanie na źródło rezerwowe. Ponadto idealnie sprawdza się w:

• Automatyce oświetlenia i systemach HVAC.
• Sterowaniu pompami, wentylatorami oraz małymi przenośnikami.
• Systemach kontroli dostępu i zarządzania roletami.
• Prostych maszynach pakujących i dozujących.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia stabilność mechaniczną i łatwość instalacji wewnątrz szafy sterowniczej. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył – zaleca się stosowanie przewodów o przekroju od 0,2 mm² do 2,5 mm² dla zacisków śrubowych. Ważne jest zachowanie odpowiedniego momentu dokręcania (zazwyczaj ok. 0,5 Nm), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków. Przed uruchomieniem należy upewnić się, że napięcie zasilania 24V AC jest stabilne i mieści się w tolerancji przewidzianej przez producenta.

FAQ

• Czy sterownik posiada podtrzymanie zegara czasu rzeczywistego (RTC)? Tak, model SR2B121B jest wyposażony w zegar czasu rzeczywistego, co pozwala na realizację harmonogramów czasowych i sterowanie zależne od pory dnia lub tygodnia.
• Czy można rozbudować ten model o dodatkowe moduły I/O? Seria SR2B (Compact) posiada określoną liczbę wejść/wyjść i nie wspiera modułów rozszerzeń. W przypadku zapotrzebowania na większą ilość sygnałów należy wybrać wersję Modular (SR3B).
• Jakie oprogramowanie jest wymagane do konfiguracji? Do programowania służy intuicyjne oprogramowanie Zelio Soft 2, które umożliwia symulację programu przed wgraniem go do urządzenia.
