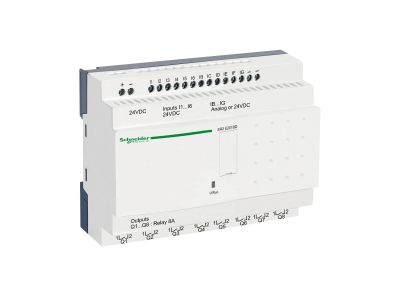

Zelio Logic 24VDC Zelio Logic | SR2E201BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik programowalny Zelio Logic SR2E201BD to kompaktowe urządzenie automatyki zasilane napięciem 24V DC. Wyposażony w 12 wejść dyskretnych i 8 wyjść przekaźnikowych ze stykami normalnie otwartymi (NO), pozwala na realizację prostych sekwencji sterowania bez konieczności stosowania kosztownych sterowników PLC. Dzięki poborowi mocy zaledwie 6W i maksymalnemu prądowi zasilania 100mA jest energooszczędny i łatwy do zasilania z typowych zasilaczy przemysłowych. Stopień ochrony IP20/IP40 umożliwia montaż w standardowych rozdzielnicach suchych pomieszczeń.

• Napięcie zasilania 24V DC: Bezpieczne, niskonapięciowe zasilanie kompatybilne z instalacjami przemysłowymi i automatyki budynkowej.
• 12 wejść dyskretnych i 8 wyjść przekaźnikowych NO: Wystarczająca liczba punktów I/O do sterowania odbiornikami, sygnalizacji i realizacji logiki warunkowej.
• Pobór mocy 6W (bez rozszerzenia): Niskie zużycie energii ogranicza obciążenie zasilacza i emisję ciepła w szafie sterowniczej.
• Zegar czasu rzeczywistego (RTC): Umożliwia tworzenie harmonogramów czasowych, np. do sterowania oświetleniem lub wentylacją.
• Programowanie w językach LADDER i FBD (do 240 linii): Elastyczne tworzenie logiki sterowania – znane inżynierom schematy drabinkowe lub blokowe, łatwe w modyfikacji.

Zgodność z Normami

Produkt spełnia wymagania norm odporności na zakłócenia elektromagnetyczne: EN/IEC 61000-4-2 (poziom 3), EN/IEC 61000-4-3, EN/IEC 61000-4-4 (poziom 3), EN/IEC 61000-4-5, EN/IEC 61000-4-6 (poziom 3), EN/IEC 61000-4-11, EN/IEC 61000-4-12. Ponadto posiada certyfikat zgodności z normami środowiskowymi EN/IEC 60068-2-27 Ea (odporność na uderzenia) i EN/IEC 60068-2-6 Fc (odporność na wibracje). Deklaracja zgodności CE potwierdza bezpieczeństwo i niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Zelio Logic SR2E201BD znajduje zastosowanie wszędzie tam, gdzie prosta logika sterowania może zastąpić kosztowne układy przekaźnikowe lub dedykowane karty. Idealnie sprawdza się w automatyce budynkowej, małych maszynach i systemach HVAC.

• Sterowanie oświetleniem, żaluzjami i bramami w budynkach inteligentnych.
• Zarządzanie pracą małych silników, pomp i wentylatorów w instalacjach przemysłowych.
• Sygnalizacja stanów pracy, alarmów i przekazywanie impulsów do styczników lub przekaźników w rozdzielnicach.
• Realizacja prostych sekwencji czasowych w automatyce klimatyzacji i wentylacji.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Produkt przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy o stopniu ochrony IP40 (zgodnie z deklarowanym IP od czoła). Przekrój przewodów należy dobrać do prądu obciążenia (maks. prąd zasilania 100mA). Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Nie przekraczaj dopuszczalnych parametrów pracy.

FAQ

• Czy ten przekaźnik ma wyświetlacz? Nie, model SR2E201BD nie jest wyposażony w wyświetlacz. Programowanie odbywa się za pomocą komputera i oprogramowania Zelio Soft (darmowe) przez port szeregowy.
• Jaki jest stopień ochrony urządzenia? Produkt posiada stopień ochrony IP20 od strony zacisków oraz IP40 od strony czołowej. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz przed dotykiem narzędziem – odpowiedni do montażu w suchych rozdzielnicach.
• Czy można rozszerzyć liczbę wejść/wyjść w tym modelu? Nie – model SR2E201BD to wersja kompaktowa, która nie przewiduje rozszerzeń lokalnych. W rodzinie Zelio Logic dostępne są wersje modułowe umożliwiające dodawanie modułów rozszerzeń.
