Opis i Kluczowe Cechy

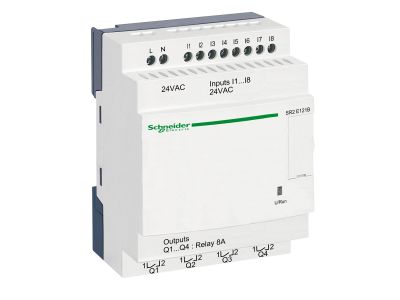

Inteligentny przekaźnik Zelio Logic SR2E121B firmy Schneider Electric to kompaktowe urządzenie automatyki przeznaczone do zastąpienia logiki przewodowej lub specjalizowanych kart sterowania. Zasilany napięciem 24 V AC, oferuje 8 wejść dyskretnych oraz 8 wyjść przekaźnikowych ze stykami normalnie otwartymi. Dzięki dwóm językom programowania (FBD oraz LADDER) umożliwia szybkie tworzenie i modyfikację programów sterujących bez konieczności stosowania zaawansowanych narzędzi programistycznych. Urządzenie sprawdza pamięć programu przy każdym włączeniu zasilania, co zwiększa niezawodność działania w aplikacjach przemysłowych i budynkowych.

• 8 wejść dyskretnych i 8 wyjść przekaźnikowych NO: wystarczająca liczba punktów I/O do realizacji prostych układów sterowania, sygnalizacji i sekwencji czasowych – idealne zastąpienie zestawu styczników i przekaźników pomocniczych.
• Napięcie zasilania 24 V AC: zgodność z typowymi napięciami sterowniczymi w instalacjach przemysłowych i budynkowych, maksymalny prąd zasilania 145 mA i pobór mocy 4 VA (bez rozszerzeń) – niskie obciążenie obwodu.
• Programowanie w dwóch językach (FBD / LADDER): elastyczność dla instalatorów przyzwyczajonych do schematów drabinkowych lub bloków funkcyjnych; możliwość szybkiej zmiany logiki bez przebudowy okablowania.
• Kompaktowa budowa i stopień ochrony IP20/IP40: oszczędność miejsca w szafie sterowniczej, a wyższy stopień IP40 zapewnia ochronę przed wnikaniem ciał stałych w typowych warunkach rozdzielnic.
• Odporność na zakłócenia elektromagnetyczne (normy EN/IEC 61000-4-* poziom 3): stabilna praca w środowisku przemysłowym z silnymi polami magnetycznymi i zakłóceniami przewodzonymi – minimalizacja ryzyka fałszywych sygnałów.

Zgodność z Normami

Przekaźnik inteligentny Zelio Logic SR2E121B spełnia wymagania norm odporności na zakłócenia elektromagnetyczne: EN/IEC 61000-4-2 (poziom 3), EN/IEC 61000-4-3, EN/IEC 61000-4-4 (poziom 3), EN/IEC 61000-4-5, EN/IEC 61000-4-6 (poziom 3), EN/IEC 61000-4-11, EN/IEC 61000-4-12 oraz normy wytrzymałości mechanicznej EN/IEC 60068-2-6 (Fc) i EN/IEC 60068-2-27 (Ea). Produkt posiada oznaczenie CE i jest zgodny z odpowiednimi dyrektywami europejskimi.

Zastosowanie

Zelio Logic SR2E121B znajduje zastosowanie wszędzie tam, gdzie potrzeba prostego, programowalnego sterownika zastępującego tradycyjną logikę przewodową. Sprawdzi się w niewielkich instalacjach automatyki budynkowej oraz lekkiego przemysłu.

• Sterowanie sekwencjami czasowymi – np. załączanie oświetlenia, wentylacji, pomp w zależności od harmonogramu lub czujników zewnętrznych.
• Zastąpienie układów ze stycznikami i przekaźnikami pomocniczymi – redukcja liczby elementów i okablowania w szafie sterowniczej.
• Generowanie impulsów sterujących dla styczników, przekaźników modułowych lub wejść PLC – np. w aplikacjach bramowych, bramek, sygnalizacji.
• Proste układy sygnalizacji i monitorowania stanów binarnych – np. praca maszyny, poziomy cieczy, alarmy.

Wskazówki Montażowe

Montaż, uruchomienie oraz programowanie przekaźnika inteligentnego Zelio Logic powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu w szafie sterowniczej na szynie TH35 (DIN) – należy je mocować zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobrać do spodziewanego prądu obciążenia styków (nieprzekraczającego parametrów katalogowych). Przed przystąpieniem do programowania należy upewnić się, że zasilanie 24 V AC jest stabilne i spełnia wymagania dotyczące bezpieczeństwa. Wszystkie przewody doprowadzić zgodnie z lokalnymi przepisami budowy instalacji elektrycznych.

FAQ

• Czy urządzenie posiada wyświetlacz i zegar czasu rzeczywistego? Model SR2E121B dostarczany jest bez wyświetlacza i bez wbudowanego zegara. Funkcje czasowe można realizować programowo w języku LADDER lub FBD, ale wymagają one zewnętrznego synchronizatora lub modułu rozszerzeń (nie wchodzi w skład tego produktu).
• Jaki jest stopień ochrony obudowy? Przekaźnik posiada stopień ochrony IP20 (od strony zacisków i obudowy) oraz IP40 (od czoła). Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 1 mm (IP20) i powyżej 2,5 mm (IP40). Nie jest chroniony przed wilgocią – zalecany montaż w suchych pomieszczeniach wewnątrz rozdzielnicy.
• Czy można programować urządzenie bez podłączonego zasilania? Programowanie wymaga podania napięcia zasilającego 24 V AC. Przy każdym włączeniu zasilania przekaźnik automatycznie sprawdza poprawność zapisanego programu. Do wprowadzania programu zalecane jest użycie dedykowanego oprogramowania Zelio Soft lub programatora ręcznego (akcesoria dodatkowe).
