Zelio Logic 12 wejść 8 wyjść 24VAC Zelio Logic | SR2B201B Schneider Electric

Opis i Kluczowe Cechy

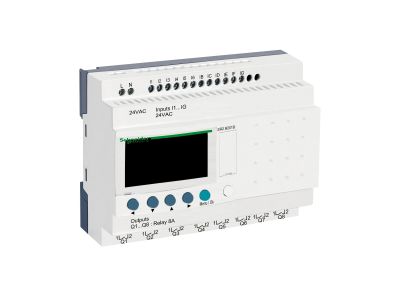

Inteligentny przekaźnik Zelio Logic SR2B201B firmy Schneider Electric to kompaktowe urządzenie automatyki z 12 wejściami dyskretnymi i 8 wyjściami przekaźnikowymi, zasilane napięciem 24 V AC. Wyposażony we wbudowany wyświetlacz i zegar czasu rzeczywistego, oferuje elastyczne programowanie w językach FBD lub LADDER (do 240 linii schematu drabinkowego). Dzięki stopniowi ochrony IP20 (obudowa) i IP40 (panel przedni) nadaje się do montażu w rozdzielnicach oraz szafach sterowniczych.

• 12 wejść dyskretnych i 8 wyjść przekaźnikowych: Umożliwia sterowanie wieloma urządzeniami, zastępując tradycyjną logikę przewodową i redukując liczbę elementów w szafie sterowniczej.
• Programowanie w FBD lub LADDER: Dwa języki programowania – intuicyjny schemat blokowy lub klasyczna drabinka – pozwalają na szybkie wdrożenie nawet przez osoby bez zaawansowanego doświadczenia w PLC.
• Wbudowany wyświetlacz i zegar: Ułatwia lokalną diagnostykę, podgląd stanu wejść/wyjść oraz realizację funkcji czasowych bez dodatkowych modułów.
• Pamięć programu z autotestem przy każdym uruchomieniu: Zwiększa niezawodność – system weryfikuje poprawność kodu przed rozpoczęciem pracy.
• Stopień ochrony IP20 (obudowa) / IP40 (panel przedni): Chroni przed dostępem do części pod napięciem i przedostawaniem się ciał stałych, co zapewnia bezpieczną eksploatację w standardowych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania norm odporności na zakłócenia elektromagnetyczne i warunki środowiskowe: EN/IEC 61000-4-4 (poziom 3), EN/IEC 61000-4-3, EN/IEC 60068-2-27 Ea, EN/IEC 61000-4-11, EN/IEC 61000-4-5, EN/IEC 61000-4-12, EN/IEC 61000-4-2 (poziom 3), EN/IEC 60068-2-6 Fc oraz EN/IEC 61000-4-6 (poziom 3). Posiada oznaczenie CE.

Zastosowanie

Inteligentny przekaźnik Zelio Logic SR2B201B znajduje zastosowanie w prostych i średnio zaawansowanych systemach automatyki budynkowej oraz małych instalacjach przemysłowych, stanowiąc ekonomiczną alternatywę dla sterowników PLC lub logiki przekaźnikowej.

• Sterowanie oświetleniem, roletami, bramami i systemami wentylacji w obiektach komercyjnych i użyteczności publicznej.
• Zarządzanie pracą małych maszyn i urządzeń (pompy, sprężarki, taśmociągi) w liniach produkcyjnych o niewielkiej liczbie sygnałów.
• Sygnalizacja stanów alarmowych i awaryjnych w połączeniu z czujnikami oraz przyciskami sterowniczymi.
• Realizacja prostych sekwencji czasowych i logicznych bez konieczności stosowania dedykowanych sterowników.

Wskazówki Montażowe

Montaż i podłączenie inteligentnego przekaźnika Zelio Logic SR2B201B mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Podłączenia przewodów wykonuj zgodnie z dokumentacją techniczną producenta – stosuj przekroje dobrane do prądu obciążenia oraz moment dokręcania zacisków podany w instrukcji. Należy zachować wymagane odstępy izolacyjne i zapewnić odpowiednią wentylację urządzenia.

FAQ

• Czy przekaźnik ma wbudowany wyświetlacz i czy można go programować bez komputera? Tak, SR2B201B jest wyposażony w wyświetlacz i klawiaturę na panelu przednim. Umożliwia to podstawową edycję i diagnostykę programu bezpośrednio na urządzeniu, bez użycia komputera. Zaawansowane programowanie zaleca się jednak przeprowadzać za pomocą darmowego oprogramowania Zelio Soft.
• Jaki jest stopień ochrony obudowy? Produkt posiada stopień ochrony IP20 dla obudowy (brak ochrony przed wilgocią) oraz IP40 dla panelu przedniego (ochrona przed ciałami stałymi o średnicy powyżej 1 mm). Nie jest odporny na zalanie – należy montować go w suchym pomieszczeniu lub w rozdzielnicy o odpowiedniej klasie szczelności.
• Czy można rozszerzyć liczbę wejść/wyjść w tym modelu? Tak, inteligentne przekaźniki Zelio Logic umożliwiają rozbudowę modułową. Model SR2B201B (kompaktowy) może być rozszerzany o dodatkowe moduły wejść/wyjść (cyfrowe, analogowe) oraz moduły komunikacyjne, co pozwala dostosować konfigurację do potrzeb aplikacji.
