Zelio Logic 12 wejść 8 wyjść 12VDC Zelio Logic | SR2B201JD Schneider Electric

Opis i Kluczowe Cechy

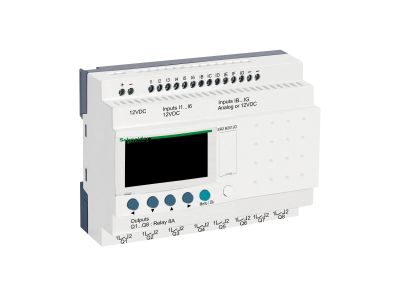

Inteligentny przekaźnik programowalny Zelio Logic SR2B201JD firmy Schneider Electric to kompaktowy sterownik z 20 łącznymi wejściami/wyjściami, wyświetlaczem lokalnym i zasilaniem 12 V DC. Urządzenie zapewnia elastyczne programowanie w językach drabinkowym (Ladder) i FBD, oferując od 0 do 240 linii schematu (Ladder) lub od 0 do 500 linii (FBD). Dzięki czasowi cyklu od 6 ms do 90 ms nadaje się do zastosowań wymagających szybkiej reakcji. Moduł waży 0,38 kg i posiada stopień ochrony IP20 (obudowa) / IP40 (panel przedni), co umożliwia pracę w typowych warunkach rozdzielnic i szaf sterowniczych.

• 12 wejść dyskretnych (12 V DC): Umożliwiają podłączenie czujników, przycisków i przełączników w systemach niskonapięciowych, zapewniając niezawodną detekcję stanów logicznych.
• 6 wejść analogowych (0–10 V DC / 0–12 V DC): Pozwalają na odczyt sygnałów z czujników analogowych, np. temperatury, ciśnienia lub poziomu, co rozszerza możliwości sterowania procesami.
• 8 wyjść przekaźnikowych: Bezpośrednio sterują odbiornikami (np. stycznikami, lampami, zaworami) bez dodatkowych przekaźników pośredniczących – upraszczają okablowanie i obniżają koszty instalacji.
• Wyświetlacz lokalny i programowanie na urządzeniu: Ułatwia konfigurację, podgląd stanu oraz szybkie zmiany logiki bez konieczności stosowania komputera – oszczędza czas podczas uruchomienia i serwisu.
• Certyfikaty UL, CSA, GL, GOST i C-Tick: Potwierdzają zgodność z międzynarodowymi normami bezpieczeństwa i jakości, co gwarantuje niezawodną pracę w wielu gałęziach przemysłu.

Zgodność z Normami

Produkt spełnia wymagania norm EN/IEC 60068-2-6 Fc (odporność na wibracje) oraz EN/IEC 61000-4-11 (odporność na zapady i krótkie przerwy napięcia). Posiada certyfikaty C-Tick, GL, UL, CSA i GOST, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Zelio Logic SR2B201JD sprawdza się w prostych i średnio zaawansowanych systemach automatyki, gdzie logika przewodowa lub dedykowane karty sterujące są zbyt kosztowne lub nieelastyczne. Znajduje zastosowanie w przemyśle, budynkach usługowych oraz infrastrukturze technicznej.

• Sterowanie oświetleniem, żaluzjami, bramami i roletami w budynkach komercyjnych i użyteczności publicznej.
• Zarządzanie pracą małych maszyn (pakowarki, przenośniki, pompy) jako zastępstwo dla styczników z logiką przewodową.
• Sygnalizacja i nadzór procesów (np. kontrola poziomów cieczy, temperatura, ciśnienie) z wykorzystaniem wejść analogowych.
• Impulsowe sterowanie styczników, przekaźników lub wejść PLC w rozproszonych instalacjach automatyki.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Zaleca się montaż na szynie DIN TH35 (zgodnej z EN 60715) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy upewnić się, że przekrój przewodów doprowadzających jest odpowiedni do spodziewanego obciążenia prądowego (zgodnie z dokumentacją techniczną). Moment dokręcania zacisków oraz parametry połączeń należy stosować według instrukcji producenta. Należy również zapewnić odpowiednią wentylację, aby temperatura otoczenia nie przekraczała dopuszczalnych wartości (typowa praca w zakresie 0–55°C). Po zakończeniu montażu sprawdzić poprawność okablowania i wykonać test funkcjonalny.

FAQ

• Jaki stopień ochrony ma moduł Zelio Logic SR2B201JD? Urządzenie posiada stopień ochrony IP20 dla obudowy oraz IP40 dla panelu przedniego – jest przystosowane do montażu w suchych pomieszczeniach, w rozdzielnicach lub szafach sterowniczych.
• Czy moduł posiada wyświetlacz i czy można go programować bez komputera? Tak, SR2B201JD wyposażony jest we wbudowany wyświetlacz lokalny. Umożliwia on programowanie za pomocą przycisków na panelu, podgląd stanu wejść/wyjść oraz modyfikację logiki sterowania bez potrzeby podłączania zewnętrznego komputera.
• Jakie napięcie zasilania jest wymagane? Moduł jest zasilany napięciem stałym 12 V DC. Należy zastosować odpowiedni zasilacz impulsowy stabilizowany, aby zapewnić poprawną pracę układów logicznych i wyjść przekaźnikowych.
