Zegar sterujący synchroniczny dzienny 1 zestyk przełączny 230 V/50 Hz 3 DU | 7LF5300-5 Siemens

Alternatywny kod produktu: 7LF53005

Opis i Kluczowe Cechy

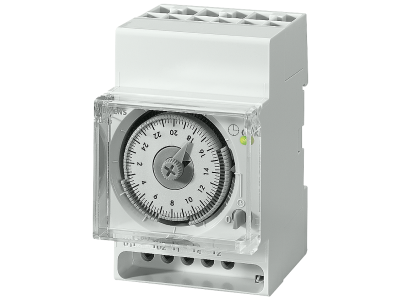

Synchroniczny zegar sterujący SENTRON 7LF5300-5 firmy Siemens to mechaniczne urządzenie czasowe przeznaczone do sterowanego czasowo włączania i wyłączania odbiorników elektrycznych. Wyposażony w 1 zestyk przełączny, pracuje przy napięciu 230 V i częstotliwości 50 Hz, a jego kompaktowa obudowa o szerokości 3 DU (52,5 mm) oszczędza miejsce w rozdzielnicy. Mechaniczna konstrukcja zapewnia wyjątkową trwałość i niezależność od zasilania w przypadku pracy synchronicznej (wymagane napięcie sieciowe do napędu silnika).

• Zestyk przełączny (changeover): Umożliwia zarówno załączanie, jak i przełączanie obwodów – idealny do aplikacji wymagających zmiany stanu pracy odbiornika (np. oświetlenie dzień/noc).
• Szerokość 3 DU (52,5 mm): Zajmuje tylko trzy moduły na szynie DIN, co pozwala na efektywne zagospodarowanie przestrzeni w rozdzielnicy.
• Napięcie zasilania 230 V / 50 Hz: Bezpośrednie podłączenie do typowej instalacji jednofazowej, bez konieczności stosowania dodatkowych zasilaczy.
• Mechaniczna konstrukcja synchroniczna: Precyzyjny napęd silnikowy synchronizowany z częstotliwością sieci – gwarantuje stabilny pomiar czasu bez potrzeby programowania.
• Program dzienny: Umożliwia cykliczne sterowanie odbiornikami w rytmie dobowym (np. włączanie oświetlenia o zmierzchu, wyłączanie o świcie).

Zgodność z Normami

Zegar sterujący SENTRON 7LF5300-5 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z aktualnymi przepisami bezpieczeństwa dla urządzeń instalacyjnych.

Zastosowanie

Synchroniczny zegar sterujący znajduje zastosowanie wszędzie tam, gdzie potrzebne jest automatyczne, czasowe sterowanie odbiornikami – zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych. Sprawdza się w układach wymagających niezawodnej pracy bez ingerencji operatora.

• Automatyczne sterowanie oświetleniem zewnętrznym i wewnętrznym (np. witryny sklepowe, korytarze, reklamy).
• Włączanie i wyłączanie wentylacji, klimatyzacji lub ogrzewania w zadanych przedziałach czasowych.
• Sterowanie sygnalizacją dźwiękową lub optyczną (np. dzwonki przerw w szkołach, sygnalizatory).
• Automatyczne załączanie pomp, napędów bram lub innych urządzeń w cyklu dobowym.

Wskazówki Montażowe

Montaż zegara sterującego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążeniem zestyku i obowiązującymi normami. Moment dokręcania zacisków musi być zgodny z dokumentacją producenta. Zegar wymaga napięcia sieciowego 230 V/50 Hz do napędu silnika synchronicznego – przerwa w zasilaniu zatrzymuje odmierzanie czasu (po powrocie napięcia zegar kontynuuje pracę od momentu, w którym się zatrzymał).

FAQ

• Jaki jest zakres programowania tego zegara? Jest to zegar dzienny – umożliwia ustawienie programu dobowego (24 h). Mechaniczne elementy (tarcza z segmentami lub pokrętło) pozwalają na wybór przedziałów czasowych włączenia i wyłączenia obwodu.
• Czy zegar jest podświetlany? Nie, model 7LF5300-5 nie posiada podświetlenia. Sterowanie odbywa się za pomocą mechanicznych pokręteł i przełączników na obudowie.
• Jaki stopień ochrony ma to urządzenie? Zegar przeznaczony jest do montażu wewnątrz rozdzielnicy. Standardowo dla aparatury modułowej przyjmuje się stopień ochrony IP20 (brak pyłoszczelności i wodoodporności). Wymagana jest obudowa zewnętrzna o wyższym IP, jeśli urządzenie ma pracować w trudnych warunkach.
