Zegar sterujący programowalny tygodniowy PCZ-531LED z wyjściem sterującym LED | PCZ-531LED F&F

Opis i Kluczowe Cechy

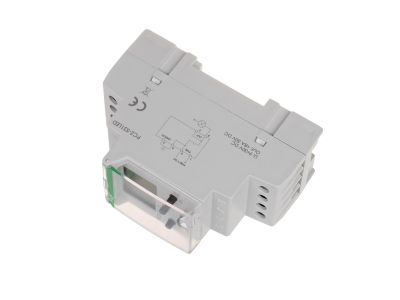

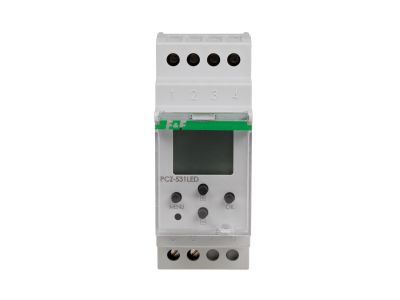

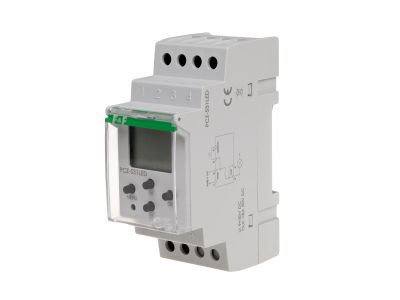

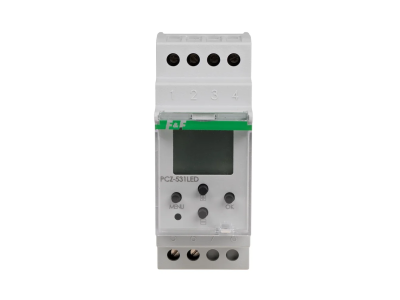

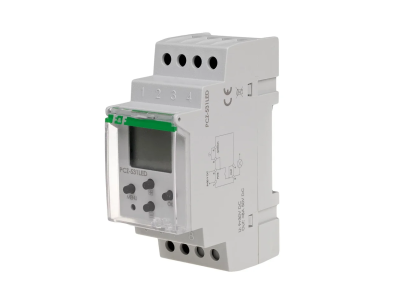

Programowalny tygodniowy zegar sterujący PCZ-531LED z tranzystorowym wyjściem przeznaczony jest do czasowego sterowania niskonapięciowymi obwodami LED (paski LED, ściemnialne żarówki 12–24 V). Urządzenie zasilane jest napięciem stałym 9–30 V DC i oferuje maksymalny prąd obciążenia 8 A. Dzięki 480 komórkom pamięci programu oraz dokładności nastawy czasu do 1 minuty umożliwia precyzyjne planowanie harmonogramów. Zajmuje tylko 2 moduły (35 mm) na szynie DIN TH35.

• Napięcie zasilania 9÷30 V DC: uniwersalne zasilanie pozwala na integrację z szerokim zakresem instalacji niskonapięciowych – od systemów 12 V po 24 V.
• Maksymalny prąd obciążenia 8 A przy 30 V DC: bezpieczne sterowanie odbiornikami LED o znacznym poborze mocy bez ryzyka przeciążenia tranzystora.
• Element wykonawczy – tranzystor: beziskrowe, ciche i szybkie przełączanie – idealne do precyzyjnego sterowania oświetleniem LED bez mechanicznego zużycia styków.
• 480 komórek pamięci programu: duża pojemność pamięci umożliwia zapisanie złożonych harmonogramów tygodniowych z dokładnością do 1 minuty.
• Podtrzymanie czasu zegara 6 lat (bateria litowa 2032): niezależne działanie zegara nawet podczas zaniku napięcia – programy nie ulegają skasowaniu, a urządzenie jest gotowe do pracy po przywróceniu zasilania.

Zgodność z Normami

Zegar PCZ-531LED został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stopień ochrony IP20 (typowy dla aparatury modułowej montowanej w rozdzielnicach) zapewnia bezpieczną pracę w suchych pomieszczeniach.

Zastosowanie

Zegar sterujący przeznaczony jest przede wszystkim do czasowego załączania i wyłączania niskonapięciowych obwodów LED. Sprawdzi się w automatyce budynkowej, instalacjach dekoracyjnych oraz wszędzie tam, gdzie potrzebny jest precyzyjny harmonogram pracy oświetlenia.

• Sterowanie paskami LED 12 V lub 24 V – oświetlenie dekoracyjne, schodowe, witryny sklepowe.
• Załączanie/wyłączanie ściemnialnych żarówek LED niskonapięciowych – oświetlenie wnętrz z regulacją jasności.
• Programowanie impulsów sterujących dla przekaźników lub sterowników PLC – generowanie sygnałów czasowych w instalacjach automatyki.
• Oświetlenie awaryjne lub sygnalizacyjne – harmonogramy tygodniowe w obiektach użyteczności publicznej i magazynach.

Wskazówki Montażowe

Montaż i podłączenie zegara może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (szerokość 2 moduły, 35 mm). Przyłącze: zaciski śrubowe dla przewodów o przekroju do 4,0 mm²; moment dokręcający 0,5 Nm. Przekrój przewodów dobierz do spodziewanego prądu obciążenia. Zapewnij wentylację rozdzielnicy – temperatura pracy: -25 ÷ 50 °C.

FAQ

• Czy zegar posiada podświetlenie wyświetlacza? Zgodnie z danymi produktu nie przewidziano podtrzymania pracy wyświetlacza – brak podświetlenia. Programowanie odbywa się przy zasilaniu włączonym.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony to IP20 – urządzenie nadaje się do montażu w suchych pomieszczeniach, w rozdzielnicach elektrycznych.
• Czy wyjście tranzystorowe może sterować obciążeniem indukcyjnym (np. cewką stycznika)? Wyjście tranzystorowe jest przystosowane do obciążeń rezystancyjnych i pojemnościowych typowo LED. Do sterowania cewkami styczników/cewkami elektromagnesów zalecane jest stosowanie przekaźników lub odrębnych modułów z wyjściem przekaźnikowym – dane nie potwierdzają kompatybilności z obciążeniami indukcyjnymi.
