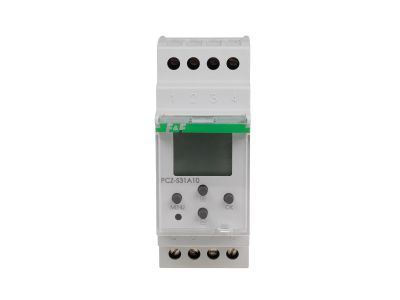

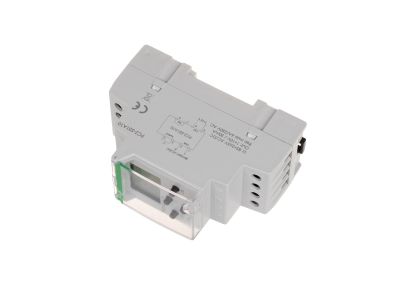

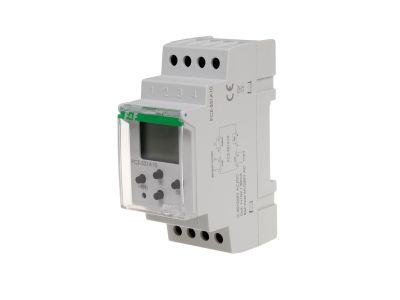

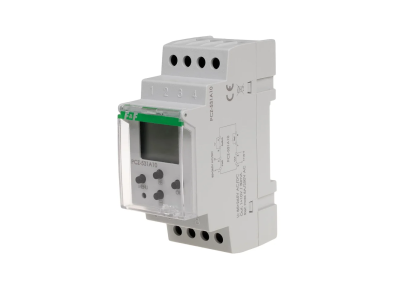

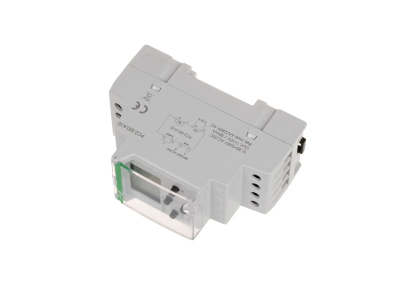

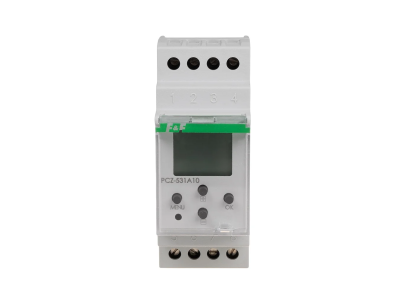

Zegar sterujący programowalny PCZ-531A10 z wyjściem analogowym 0-10V | PCZ-531A10 F&F

Opis i Kluczowe Cechy

Programowalny zegar sterujący PCZ-531A10 z wyjściem analogowym 0–10 V to uniwersalne urządzenie do czasowego sterowania odbiornikami w systemach automatyki budynkowej i przemysłowej. Zasilany napięciem 85÷265 V AC/DC, oferuje tranzystorowe wyjście o maksymalnym prądzie 8 A (50 V DC) oraz 480 komórek pamięci programu. Montowany na szynie DIN, zajmuje 2 moduły (35 mm), co pozwala oszczędzić miejsce w rozdzielnicy.

• Napięcie zasilania 85–265 V AC/DC: uniwersalny zakres umożliwia pracę w różnych instalacjach bez konieczności stosowania dodatkowych zasilaczy.
• Wyjście analogowe 0–10 V: precyzyjne sterowanie urządzeniami takimi jak ściemniacze LED, siłowniki zaworów, falowniki czy regulatory wentylacji.
• 480 komórek pamięci programu: elastyczne tworzenie tygodniowych harmonogramów z dokładnością nastawy czasu 1 min.
• Dokładność zegara ±1 s / 24 h: gwarantuje powtarzalność i niezawodność załączania odbiorników.
• Podtrzymanie czasu do 6 lat (bateria litowa 2032): minimalizuje konieczność serwisowania i chroni ustawienia w przypadku zaniku napięcia.

Zgodność z Normami

Zegar sterujący PCZ-531A10 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Zastosowane podzespoły i konstrukcja są zgodne z obowiązującymi standardami dla aparatury modułowej montowanej na szynie DIN. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki wyjściu analogowemu 0–10 V oraz bogatej pamięci programu zegar PCZ-531A10 znajduje zastosowanie wszędzie tam, gdzie wymagana jest czasowa regulacja sygnałem napięciowym.

• Sterowanie oświetleniem LED z regulacją jasności (ściemnianie 0–10 V).
• Regulacja siłowników zaworów w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Programowanie pracy wentylatorów, pomp czy innych urządzeń z wejściem sterującym 0–10 V.
• Sygnalizacja czasowa oraz przełączanie trybów pracy w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie zegara mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 4,0 mm²; moment dokręcający wynosi 0,5 Nm. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (maks. 8 A DC). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i programowanie zgodnie z instrukcją producenta.

FAQ

• Jaka jest żywotność baterii podtrzymania czasu? Zegar wyposażono w baterię litową typu CR2032, która zapewnia podtrzymanie czasu do 6 lat. W przypadku jej wyczerpania wymiana jest prosta i nie wymaga demontażu urządzenia z szyny.
• Czy wyjście analogowe 0–10 V może sterować ściemniaczami LED? Tak, sygnał 0–10 V jest standardem w regulatorych oświetlenia LED, siłownikach zaworów i falownikach. Należy upewnić się, że sterowane urządzenie akceptuje napięciowy sygnał sterujący 0–10 V.
• Jaki jest stopień ochrony i czy mogę montować zegar w wilgotnych pomieszczeniach? Stopień ochrony IP20 oznacza, że urządzenie chronione jest przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wilgocią. Zalecamy montaż w suchych pomieszczeniach, np. w rozdzielnicy wewnątrz budynku.
