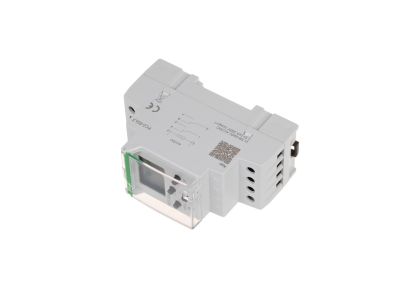

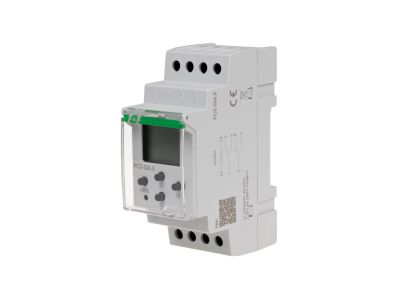

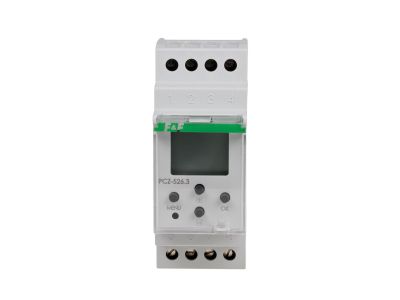

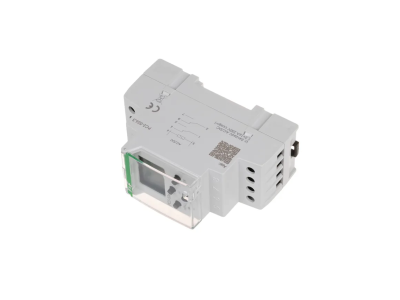

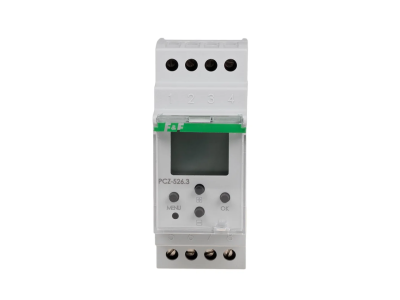

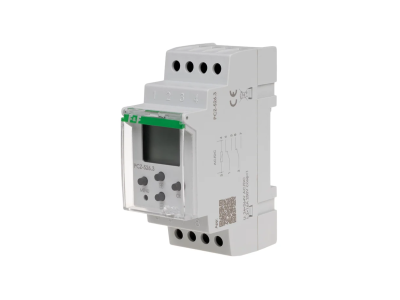

Zegar sterujący programowalny, astronomiczny z programowalną przerwą nocną, 2-kanałowy | PCZ-526.2 F&F

Opis i Kluczowe Cechy

Zegar sterujący programowalny astronomiczny PCZ-526.2 to dwukanałowe urządzenie przeznaczone do automatycznego załączania i wyłączania oświetlenia oraz innych odbiorników elektrycznych. Dzięki szerokiemu zakresowi napięcia zasilania (24÷264 V AC/DC) sprawdza się zarówno w instalacjach niskiego, jak i standardowego napięcia. Każdy z dwóch kanałów wyposażono w przekaźnik o maksymalnym prądzie obciążenia 16 A, co umożliwia bezpośrednie sterowanie odbiornikami o znacznym poborze mocy. Kompaktowa obudowa o szerokości 2 modułów (35 mm) oszczędza cenne miejsce w rozdzielnicy.

• Program astronomiczny z przerwą nocną: automatyczne załączanie i wyłączanie odbiorników zgodnie z porami wschodu i zachodu słońca, z możliwością zaprogramowania czasowego wyłączenia w celach oszczędnościowych.
• Dwukanałowa konstrukcja 2×NO/NC z separacją styku: dwa niezależne przekaźniki umożliwiają sterowanie dwoma oddzielnymi obwodami, a separacja styku zwiększa bezpieczeństwo i elastyczność podłączenia.
• Szeroki zakres napięcia zasilania (24÷264 V AC/DC): uniwersalne zasilanie kompatybilne z instalacjami prądu stałego i przemiennego – jeden model do różnych zastosowań.
• Wysoka obciążalność prądowa 2×16 A: każdy kanał wytrzymuje prąd 16 A, co pozwala na bezpośrednie sterowanie oświetleniem, silnikami lub grzałkami bez dodatkowych styczników.
• Podtrzymanie czasu pracy zegara przez 6 lat: wbudowana bateria litowa 2032 zapewnia niezależne działanie zegara podczas zaniku napięcia – ustawienia i program pozostają nienaruszone.

Zgodność z Normami

Zegar PCZ-526.2 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z wymogami dyrektyw Unii Europejskiej.

Zastosowanie

Zegar astronomiczny PCZ-526.2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne sterowanie odbiornikami w zależności od pory dnia i nocy, z możliwością wprowadzenia programowalnej przerwy nocnej dla oszczędności energii.

• Sterowanie oświetleniem zewnętrznym (ulice, parkingi, elewacje) zgodnie z rzeczywistymi porami wschodu i zachodu słońca.
• Automatyczne załączanie i wyłączanie oświetlenia wewnątrz budynków (korytarze, hale, magazyny) z programowalną przerwą nocną.
• Sterowanie sygnalizacją świetlną, reklamami, witrynami sklepowymi – dwa niezależne kanały umożliwiają różne harmonogramy.
• Wysyłanie impulsów do styczników, przekaźników lub PLC w systemach automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż i podłączenie zegara PCZ-526.2 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przed dokręceniem zacisków śrubowych należy zdjąć izolację przewodu na odpowiednią długość i zastosować końcówki tulejkowe dla przewodów linkowych. Moment dokręcający wynosi 0,5 Nm. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia, nie przekraczając 4 mm². Podczas programowania i konfiguracji należy postępować zgodnie z instrukcją producenta.

FAQ

• Czy zegar PCZ-526.2 posiada podświetlenie wyświetlacza? Nie, zgodnie z danymi technicznymi czas podtrzymania pracy wyświetlacza jest określony jako „brak” – wyświetlacz nie jest podświetlany, co nie wpływa na funkcjonalność programowania ani obsługi.
• Jaki jest stopień ochrony obudowy? Zegar ma stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy większej niż 12 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnicy.
• Czy styki przekaźników są separowane? Tak, w karcie katalogowej podano separację styku – oznacza to, że styki NO i NC są odseparowane od siebie, co zwiększa bezpieczeństwo i umożliwia podłączenie obwodów o różnych potencjałach.
