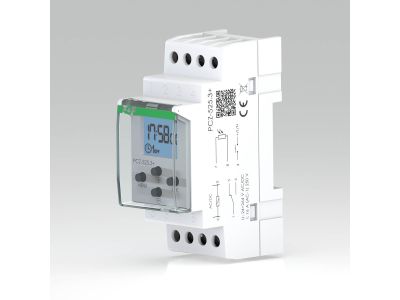

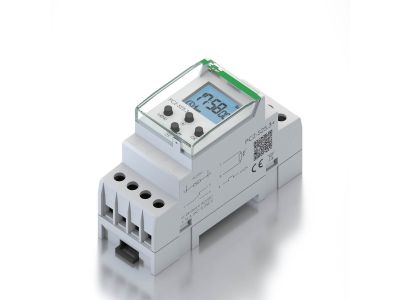

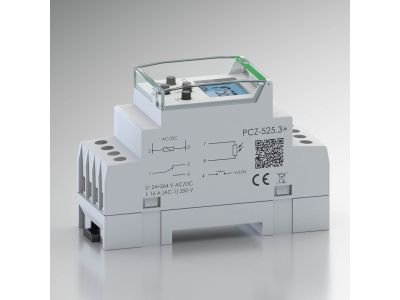

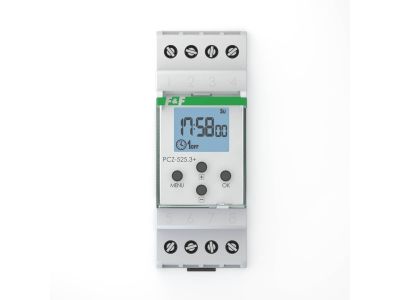

Zegar sterujący programowalny astronomiczny, podświetlany wyświetlacz LCD | PCZ-525.3-PLUS F&F

Opis i Kluczowe Cechy

Zegar sterujący PCZ-525.3-PLUS marki F&F to zaawansowane urządzenie mikroprocesorowe zaprojektowane do precyzyjnego zarządzania odbiornikami energii elektrycznej w oparciu o cykl astronomiczny. Urządzenie wyznacza momenty wschodu i zachodu słońca na podstawie współrzędnych geograficznych, co eliminuje konieczność stosowania zewnętrznych sond światłoczułych w standardowych aplikacjach. Wyposażony w podświetlany wyświetlacz LCD, pozwala na komfortową pracę nawet w słabo oświetlonych rozdzielnicach.

• Uniwersalne zasilanie: Szeroki zakres napięcia wejściowego od 24 do 264 V AC/DC gwarantuje stabilną pracę w różnorodnych warunkach sieciowych.
• Wysoka obciążalność: Przekaźnik wykonawczy o prądzie znamionowym 16 A (kategoria AC-1) umożliwia bezpośrednie sterowanie obciążeniami rezystancyjnymi.
• Technologia NFC: Możliwość bezprzewodowej konfiguracji parametrów za pomocą aplikacji mobilnej, co znacząco skraca czas wdrożenia i ułatwia kopiowanie ustawień między urządzeniami.
• Podtrzymanie bateryjne: Zastosowanie wymiennej baterii litowej typu 2032 zapewnia podtrzymanie pracy zegara przez okres do 6 lat, chroniąc harmonogram przed skutkami zaniku napięcia.
• Precyzja: Błąd czasu nieprzekraczający ±1 sekundy na dobę gwarantuje punktualność załączeń.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Separowany styk 1×NO/NC pozwala na bezpieczne sterowanie obwodami o różnych potencjałach względem zasilania urządzenia.

Zastosowanie

Zegar PCZ-525.3-PLUS znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do sterowania oświetleniem ulicznym, parkowym oraz iluminacją budynków, gdzie kluczowe jest dostosowanie pracy do naturalnego cyklu dobowego. Dzięki funkcji programowanej przerwy nocnej, pozwala na generowanie znacznych oszczędności energii elektrycznej. Możliwość podłączenia zewnętrznego czujnika jasności pozwala na korekcję momentów przełączeń w przypadku wystąpienia nietypowych warunków atmosferycznych (np. silne zachmurzenie).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Szerokość urządzenia wynosi 35 mm, co odpowiada dwóm modułom w rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na parametry przyłączeniowe:

• Przekrój przewodów: Dla przewodów typu linka należy stosować zaciski śrubowe o przekroju do 2,5 mm², natomiast dla przewodów typu drut dopuszczalny przekrój wynosi 4,0 mm².
• Moment dokręcania: Aby zapewnić trwały styk elektryczny i uniknąć uszkodzenia zacisków, należy stosować moment dokręcający wynoszący 0,5 Nm.
• Temperatura pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -20°C do +50°C.

FAQ

1. Czy zegar wymaga zewnętrznej anteny GPS do wyznaczania czasu astronomicznego?
Nie, zegar wyznacza momenty wschodu i zachodu słońca na podstawie wprowadzonych współrzędnych geograficznych lub wyboru lokalizacji w aplikacji mobilnej.

2. Co się stanie z ustawieniami po zaniku napięcia zasilającego?
Dzięki wbudowanej baterii litowej 2032, zegar podtrzymuje odliczanie czasu oraz wszystkie zapisane programy przez okres do 6 lat. Po powrocie zasilania urządzenie kontynuuje pracę zgodnie z harmonogramem.

3. Czy mogę sterować zegarem bez podchodzenia do rozdzielnicy?
Tak, dzięki wbudowanemu modułowi NFC i dedykowanej aplikacji na system Android, można odczytać i zapisać konfigurację urządzenia zbliżając telefon do frontu zegara.
