Zegar sterujący programowalny astronomiczny PCZ-525.02 z programowalną przerwą nocną 1-kanałowy | PCZ-525.2 F&F

Opis i Kluczowe Cechy

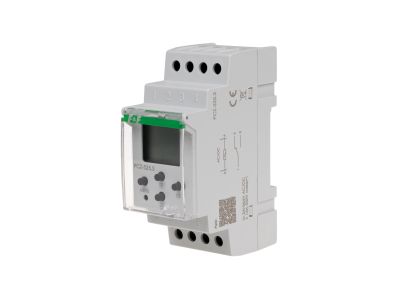

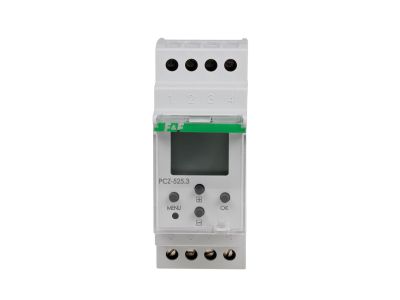

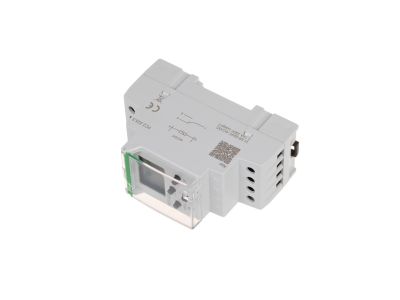

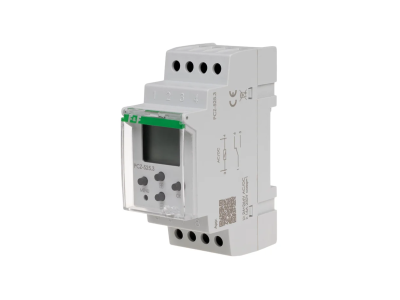

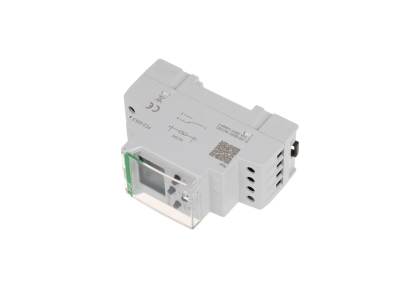

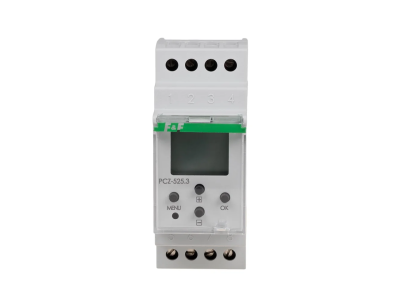

Zegar sterujący programowalny astronomiczny PCZ-525.2 firmy PCZ to jednokanałowe urządzenie przeznaczone do załączania i wyłączania oświetlenia oraz innych odbiorników elektrycznych zgodnie z porami wschodu i zachodu słońca. Dzięki przekaźnikowi o maksymalnym prądzie obciążenia 16 A i konfiguracji styków 1 × NO/NC umożliwia bezpieczne sterowanie obwodami o znacznym obciążeniu. Szeroki zakres napięcia zasilania 24÷264 V AC/DC zapewnia uniwersalność zastosowania. Urządzenie zajmuje 2 moduły (35 mm) i montowane jest na szynie TH35.

• Astronomiczny tryb sterowania: automatyczne załączanie i wyłączanie odbiorników zgodnie z rzeczywistymi porami wschodu i zachodu słońca – oszczędność energii i wygoda bez ręcznej korekty.
• Programowalna przerwa nocna: możliwość czasowego wyłączenia odbiorników (np. w celu oszczędności) w zaprogramowanym przedziale nocnym – zwiększa efektywność energetyczną.
• Styk przekaźnika 1 × NO/NC (16 A): pozwala na elastyczne sterowanie zarówno załączaniem, jak i rozłączaniem obwodu, a wysoka obciążalność gwarantuje bezpieczną pracę nawet z dużymi odbiornikami.
• Podtrzymanie czasu do 6 lat: wbudowana bateria litowa CR2032 zapewnia działanie zegara przez długi okres po zaniku napięcia zasilania – brak konieczności częstej reprogramacji.
• Zaciski śrubowe 4,0 mm²: ułatwiają podłączenie przewodów o przekroju do 4 mm², a zalecany moment dokręcający 0,5 Nm gwarantuje trwałe i bezpieczne połączenie.

Zgodność z Normami

Zegar astronomiczny PCZ-525.2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń instalowanych w rozdzielnicach.

Zastosowanie

Dzięki funkcji astronomicznej i programowalnej przerwie nocnej zegar PCZ-525.2 znajduje zastosowanie w automatyce budynkowej oraz sterowaniu oświetleniem zewnętrznym i wewnętrznym. Urządzenie sprawdza się w instalacjach, gdzie wymagane jest precyzyjne dostosowanie czasu pracy do pór dnia.

• Sterowanie oświetleniem ulicznym, parkowym, reklamowym z automatycznym dopasowaniem do wschodu/zachodu słońca
• Załączanie oświetlenia elewacji budynków i witryn sklepowych z możliwością wyłączenia w godzinach nocnych
• Przekazywanie impulsów sterujących do styczników i przekaźników w rozdzielnicach oświetleniowych
• Zastosowanie w systemach inteligentnego budynku (BMS) do harmonogramowania pracy odbiorników

Wskazówki Montażowe

Montaż i podłączenie zegara astronomicznego PCZ-525.2 może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z maksymalnym prądem obciążenia 16 A. Zaciski śrubowe dokręcać z momentem 0,5 Nm, zgodnie z dokumentacją producenta.

FAQ

• Jaki jest stopień ochrony obudowy? Zegar posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Jaka jest konfiguracja styków przekaźnika? Przekaźnik posiada jeden zestyk przełączny (SPDT) w konfiguracji 1 × NO/NC (normalnie otwarty / normalnie zamknięty), co umożliwia zarówno załączanie, jak i rozłączanie obwodu w zależności od potrzeb.
• Jak długo zegar podtrzymuje ustawienia po zaniku napięcia? Wbudowana bateria litowa CR2032 zapewnia podtrzymanie pracy zegara przez okres do 6 lat. Po tym czasie zaleca się wymianę baterii.
