Zegar sterujący cyfrowy 1 kan., DW1 | 2CSM222531R1000 ABB

Alternatywny kod produktu: 2CSM222531R1000

Opis i Kluczowe Cechy

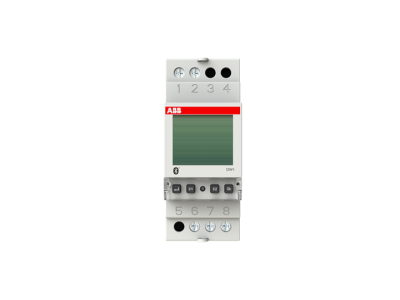

Cyfrowy zegar sterujący DW1 (symbol 2CSM222531R1000) to kompaktowe urządzenie przeznaczone do programowanego sterowania jednym obwodem elektrycznym. Wyposażony w tygodniowy harmonogram pracy z możliwością definiowania 20 zdarzeń na dobę, zapewnia automatyczne załączanie i wyłączanie odbiorników w określonych godzinach. Idealne rozwiązanie do sterowania oświetleniem, ogrzewaniem, wentylacją lub innymi urządzeniami wymagającymi czasowego sterowania.

• Programowanie tygodniowe: Możliwość ustawienia indywidualnych scenariuszy pracy dla każdego dnia tygodnia – oszczędność energii i wygoda użytkowania.
• 1 kanał sterowania: Proste i intuicyjne obsługiwane przez cyfrowy interfejs z wyświetlaczem LCD.
• 20 zdarzeń na dobę: Dokładne dostosowanie czasu pracy do potrzeb instalacji – np. włączanie oświetlenia o zmierzchu lub wyłączanie ogrzewania w nocy.
• Kompaktowa konstrukcja: Łatwy montaż w szafach rozdzielczych lub na szynie DIN – zajmuje minimalną ilość miejsca.
• Zasilanie 230V AC: Kompatybilny z typowymi instalacjami domowymi i przemysłowymi.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowane zgodnie z normami dotyczącymi bezpieczeństwa niskonapięciowego oraz kompatybilności elektromagnetycznej.

Zastosowanie

Zegar sterujący cyfrowy DW1 znajduje zastosowanie w instalacjach elektrycznych wymagających automatycznego sterowania czasowego.

• Sterowanie oświetleniem zewnętrznym i wewnętrznym – np. iluminacje, oświetlenie reklam, oświetlenie ogrodowe.
• Regulacja pracy układów grzewczych i klimatyzacyjnych – optymalizacja zużycia energii.
• Automatyczne załączanie i wyłączanie pomp, wentylatorów lub innych odbiorników w systemach automatyki budynkowej.
• Zastosowania przemysłowe – sterowanie maszynami w określonych przedziałach czasowych.

Wskazówki Montażowe

Montaż zegara powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN (szerokość 35 mm) lub w obudowie rozdzielnicy. Przed montażem należy odłączyć napięcie zasilania. Podłączenie przewodów fazowych i neutralnego zgodnie z oznaczeniami na obudowie. Po zamontowaniu urządzenia należy ustawić zegar oraz zaprogramować harmonogram pracy. Testowanie działania powinno odbyć się przy odłączonym obwodzie sterowanym.

FAQ

• Czy zegar sterujący DW1 wymaga zewnętrznego zasilania? Tak, urządzenie zasilane jest napięciem 230V AC – musi być podłączone do stałej instalacji elektrycznej.
• Jakie jest maksymalne obciążenie wyjścia zegara? Dane techniczne nie określają maksymalnego prądu wyjściowego – zaleca się stosowanie zegara w obwodach pomocniczych sterujących przekaźnikami lub stycznikami.
• Czy zegar posiada zabezpieczenie przed awarią zasilania? Urządzenie nie posiada wbudowanej baterii podtrzymującej. W przypadku zaniku zasilania zegar zatrzyma się i wymaga ponownego zaprogramowania.
