Zatrzask mechaniczny czołowy do AF09…AF65, 100-250V AC/DC, WA4-13, zaciski śrubowe | 1SBN040100R1013 ABB

Alternatywny kod produktu: 1SBN040100R1013

Opis i Kluczowe Cechy

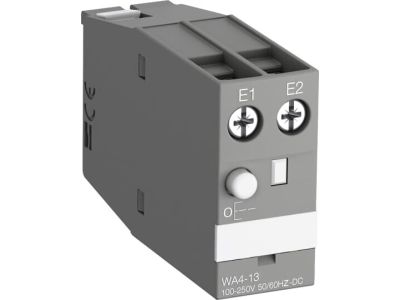

Zatrzask mechaniczny czołowy WA4-13 (symbol 1SBN040100R1013) to innowacyjne rozwiązanie do styczników serii AF09…AF65, które zapewnia utrzymanie stanu załączonego stycznika nawet w przypadku zaniku napięcia. Urządzenie wyposażone w zaciski śrubowe i zasilanie 100-250V AC/DC (50/60 Hz) pozwala na elastyczne sterowanie układami elektrycznymi, oszczędzając energię w aplikacjach wymagających ciągłej pracy.

• Blokada zaniku napięcia: Zachowuje stan stycznika w przypadku awarii zasilania, co zwiększa niezawodność układów sterowania i zapobiega niekontrolowanym wyłączeniom krytycznych procesów przemysłowych.
• Zasilanie 100-250V AC/DC: Szeroki zakres napięć sterujących obejmujący standardowe wartości 100V, 110V, 120V, 208V, 220V, 230V, 240V – elastyczność w doborze zasilania w różnych infrastrukturach.
• Montaż panelowy z czołowym zatrzaskiem: Umożliwia szybki i pewny montaż stycznika, redukując czas instalacji i eliminując potrzebę stosowania dodatkowych elementów mocujących.
• Zaciski śrubowe: Trwała i niezawodna metoda podłączenia przewodów, zapewniająca stabilny kontakt elektryczny w warunkach przemysłowych.
• Zmniejszona głębokość montażu: 25% mniejsza przestrzeń wymagana do montażu w porównaniu do konwencjonalnych rozwiązań, co ułatwia projektowanie kompaktowych szaf sterowniczych.

Zgodność z Normami

Zatrzask WA4-13 spełnia wymagania norm międzynarodowych dotyczących aparatury łączeniowej i sterowniczej, w tym normy IEC 60947-4-1 i IEC 60947-5-1. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Zatrzask mechaniczny WA4-13 to wszechstronne rozwiązanie przeznaczone do modyfikacji standardowych styczników serii AF09…AF65, umożliwiające ich przekształcenie w układy zatrzaskowe. Idealny do aplikacji wymagających ciągłej pracy i ochrony przed zanikiem napięcia.

• Systemy sterowania maszynami przemysłowymi, gdzie zanik zasilania nie może powodować zatrzymania procesu.
• Układy automatyki budynkowej i instalacje HVAC – zapewnienie pracy wentylatorów, pomp i innych urządzeń krytycznych.
• Zasilanie awaryjne i układy UPS – podtrzymanie stanu stycznika podczas przełączania na zasilanie rezerwowe.
• Szafy sterownicze i rozdzielnice – kompaktowe rozwiązanie dla oszczędności miejsca i redukcji kosztów magazynowania.

Wskazówki Montażowe

Montaż zatrzasku WA4-13 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego stycznik. Urządzenie montować czołowo na styczniku AF09…AF65, dokręcając mocno śruby montażowe. Przewody sterujące podłączyć do zacisków śrubowych zgodnie z dokumentacją techniczną, zwracając uwagę na polaryzację w przypadku zasilania DC. Po montażu przeprowadzić test funkcjonalny układu, weryfikując poprawność działania blokady zaniku napięcia.

FAQ

• Czy zatrzask WA4-13 współpracuje ze wszystkimi stycznikami serii AF09…AF65? Tak, zatrzask WA4-13 został zaprojektowany do montażu czołowego na stycznikach serii AF09, AF12, AF16, AF26, AF38, AF50, AF65 i odpowiednich wersjach z dodatkowymi literami (Z, N, F).
• Jakie są możliwości rozszerzenia funkcjonalności zatrzasku? Zatrzask WA4-13 umożliwia montaż dodatkowych bloków styków pomocniczych: 1-biegunowych CAL4 z przodu oraz 2-biegunowych CAL4 z boku, co pozwala na rozbudowę układu sterowania.
• Czy zatrzask wymaga dodatkowego zasilania oprócz napięcia sterującego? Nie – zatrzask WA4-13 zasilany jest bezpośrednio z napięcia sterującego stycznika (100-250V AC/DC), co eliminuje potrzebę stosowania osobnego źródła zasilania.
