Zasilacz stabilizowany ZS-4 24V DC 0,5A | ZS-4 F&F

Opis i Kluczowe Cechy

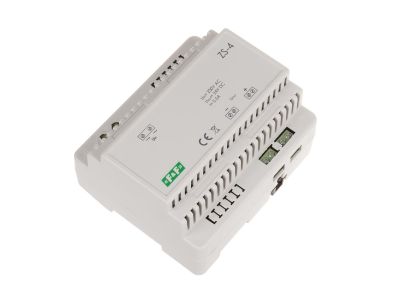

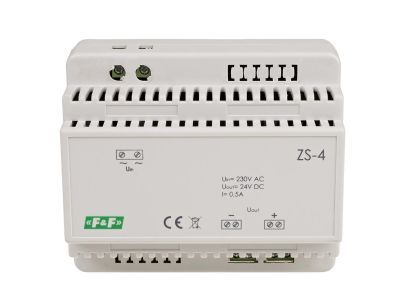

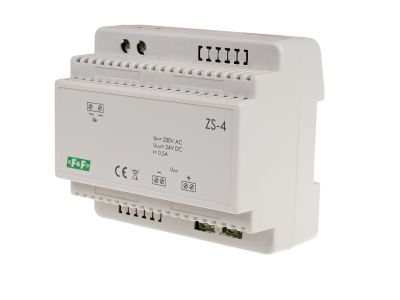

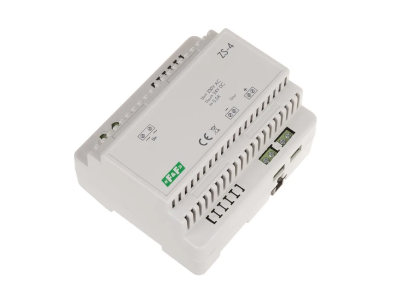

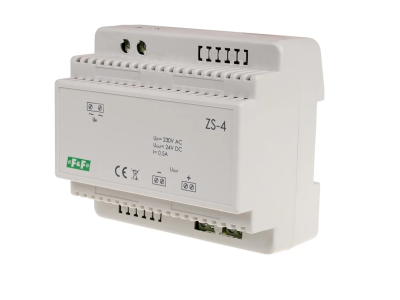

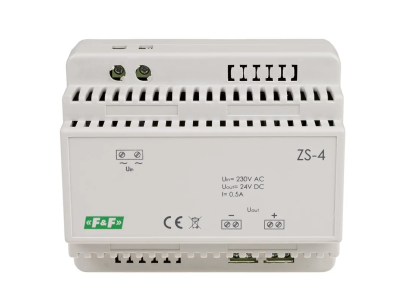

Zasilacz stabilizowany ZS-4 produkcji (należy uzupełnić o nazwę producenta, jeśli nie podano – pominięto) to transformatorowy zasilacz impulsowo-liniowy (transformatorowy) o napięciu wyjściowym 24 V DC i prądzie obciążenia 0,5 A. Dzięki mocy 12 W oraz wyjątkowo niskiemu tętnieniu wynoszącemu maksymalnie 3 mV RMS, urządzenie zapewnia stabilne zasilanie czułych odbiorników w systemach automatyki i sterowania. Kompaktowa szerokość 6 modułów (105 mm) ułatwia montaż w rozdzielnicach na szynie TH35.

• Napięcie wyjściowe 24 V DC / prąd 0,5 A: gwarantuje stabilne zasilanie urządzeń automatyki, przekaźników, czujników i wyświetlaczy – bez ryzyka przepięć lub spadków napięcia.
• Tętnienie maks. 3 mV RMS: minimalne zakłócenia w torze zasilania, co ma kluczowe znaczenie dla precyzyjnej pracy układów PLC i innych urządzeń wrażliwych na czystość napięcia.
• Moc wyjściowa 12 W: wystarczająca do zasilania niewielkich systemów (np. sterowników, bramek IP, sygnalizatorów) w instalacjach przemysłowych i budynkowych.
• Szerokość 6 modułów (105 mm), montaż na szynę 35 mm: oszczędność miejsca w rozdzielnicy; szybki i pewny montaż bez konieczności stosowania dodatkowych akcesoriów.
• Przyłącze śrubowe 2,5 mm² / moment dokręcający 0,4 Nm: bezpieczne i trwałe połączenie przewodów – proste w wykonaniu nawet przy ograniczonej przestrzeni roboczej.

Zgodność z Normami

Zasilacz ZS-4 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada deklarację zgodności CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń montowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Dzięki stabilizowanemu napięciu 24 V DC i niskiemu poziomowi tętnień, zasilacz ZS-4 sprawdza się w różnorodnych aplikacjach automatyki budynkowej i przemysłowej:

• Zasilanie sterowników PLC, przekaźników i modułów wejść/wyjść w szafach sterowniczych.
• Zasilanie czujników (temperatury, wilgotności, ruchu) oraz elementów wykonawczych, np. siłowników zaworów.
• Zasilanie systemów sygnalizacji (buzzerów, diod LED, wyświetlaczy) w instalacjach alarmowych i BMS.
• Dostarczanie napięcia pomocniczego do styczników, przekaźników i urządzeń komunikacyjnych (np. bramek Ethernet).

Wskazówki Montażowe

Montaż i podłączenie zasilacza mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza śrubowe zacisków należy dokręcać momentem 0,4 Nm (zgodnie z dokumentacją producenta), a przekrój przewodów dobrać do prądu obciążenia (zalecane 1,5–2,5 mm²). Zasilacz przeznaczony jest do pracy w temperaturze otoczenia od -10 do +40°C.

FAQ

• Czy zasilacz ZS-4 posiada podświetlenie / diodę LED sygnalizującą pracę? Nie, model ZS-4 nie jest wyposażony w podświetlenie ani wbudowaną diodę sygnalizacyjną. Stan pracy można sprawdzić mierząc napięcie na wyjściu.
• Jaki jest stopień ochrony zasilacza? Zgodnie z danymi katalogowymi stopień ochrony wynosi IP20 – oznacza to ochronę przed dostępem do części niebezpiecznych palcem, ale urządzenie nie jest odporne na wilgoć ani kurz. Należy montować je w rozdzielnicy o wyższym stopniu IP.
• Jakie napięcie zasilania jest wymagane? Zasilacz przystosowany jest do napięcia 230 V AC (standardowa sieć jednofazowa). Należy bezwzględnie odłączyć napięcie przed podłączeniem.
