zasilacz stabilizowany 18V DC 0,66A ZS-3 | ZS-3 F&F

Opis i Kluczowe Cechy

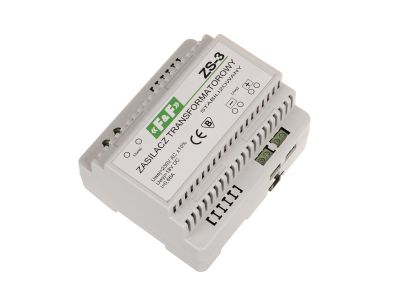

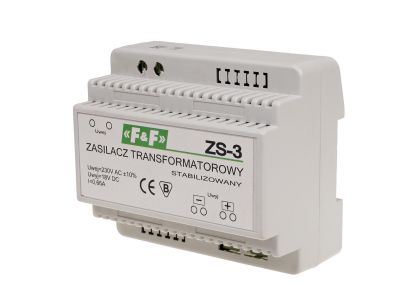

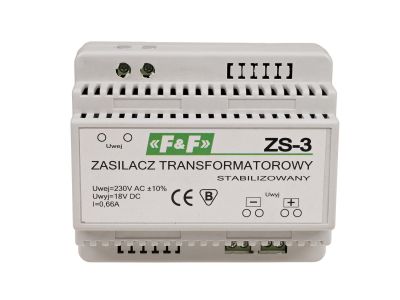

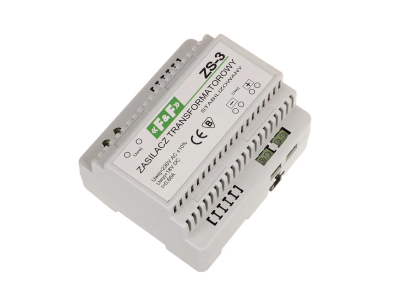

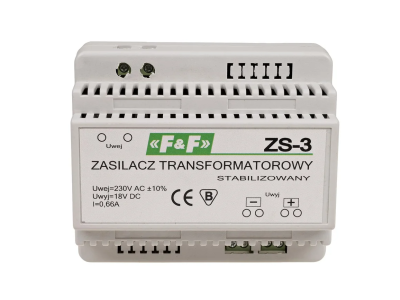

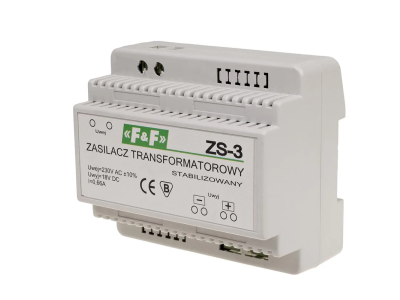

Zasilacz stabilizowany ZS-3 to transformatorowe źródło napięcia stałego 18 V DC, przeznaczone do zasilania odbiorników w instalacjach sterowania i automatyki. Oferuje stabilizowane napięcie wyjściowe 18 V DC przy maksymalnym prądzie obciążenia 0,66 A i mocy 12 W. Dzięki niskiemu tętnieniu 3 mV RMS zapewnia czyste zasilanie dla wrażliwych układów elektronicznych. Zajmuje 6 modułów (105 mm) na szynie TH35, co ułatwia zabudowę w rozdzielnicy.

• Napięcie wyjściowe 18 V DC, prąd 0,66 A: stabilne zasilanie urządzeń sterowniczych, przekaźników, czujników i wyświetlaczy bez ryzyka przepięć.
• Niskie tętnienie maks. 3 mV RMS: gwarantuje czyste napięcie stałe, niezbędne do poprawnej pracy układów mikroprocesorowych i precyzyjnych.
• Moc wyjściowa 12 W: wystarczająca do zasilania małych odbiorników w rozdzielnicach i szafkach automatyki.
• Montaż na szynie 35 mm (TH35), szerokość 6 modułów: łatwa i szybka instalacja w standardowych rozdzielnicach modułowych.
• Zaciski śrubowe do 2,5 mm², moment dokręcający 0,4 Nm: pewne i bezpieczne przyłącze przewodów, zgodne z praktyką instalatorską.

Zgodność z Normami

Zasilacz ZS-3 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego parametry elektryczne i mechaniczne spełniają wymagania dla urządzeń instalowanych w suchych pomieszczeniach w rozdzielnicach (stopień ochrony IP20).

Zastosowanie

Zasilacz ZS-3 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest stabilizowane napięcie stałe 18 V DC o niewielkiej mocy. Sprawdza się w systemach automatyki budynkowej i sterowania przemysłowego.

• Zasilanie obwodów sterowania – styczników, przekaźników, PLC.
• Zasilanie czujników (np. temperatury, wilgotności, obecności) oraz przetworników pomiarowych.
• Zasilanie modułów wyświetlaczy i sygnalizacji LED (przy zachowaniu odpowiedniego rezystora szeregowego).
• Instalacje w rozdzielnicach i szafkach sterowniczych jako źródło napięcia pomocniczego.

Wskazówki Montażowe

Montaż i podłączenie zasilacza ZS-3 może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia (max. 2,5 mm²). Zaciski śrubowe dokręcać momentem 0,4 Nm zgodnie z dokumentacją producenta. Podczas pracy należy zapewnić odpowiednią wentylację – nie zakrywać obudowy.

FAQ

• Czy zasilacz ZS-3 posiada wbudowane podświetlenie lub diodę sygnalizacyjną? Nie. W danych produktu nie przewidziano wskaźnika LED. Stan pracy należy sprawdzać miernikiem napięcia.
• Jaki jest stopień ochrony zasilacza? IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, wewnątrz rozdzielnicy.
• Czy napięcie wyjściowe jest stabilizowane? Tak, zasilacz jest stabilizowany. Maksymalne tętnienie wynosi 3 mV RMS, co zapewnia stałe i czyste napięcie 18 V DC.
