zasilacz stabilizowany 15V DC 0,8A ZS-5 | ZS-5 F&F

Opis i Kluczowe Cechy

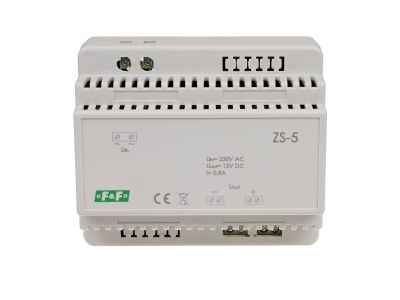

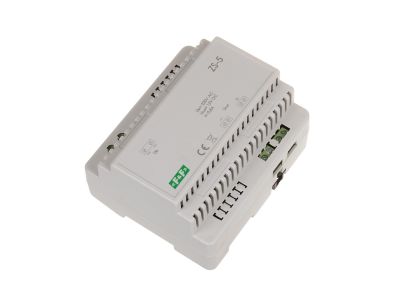

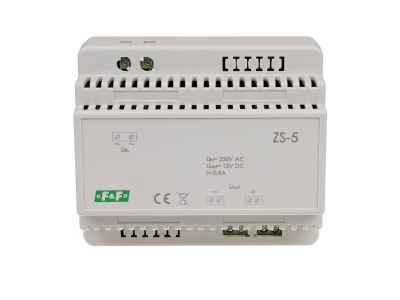

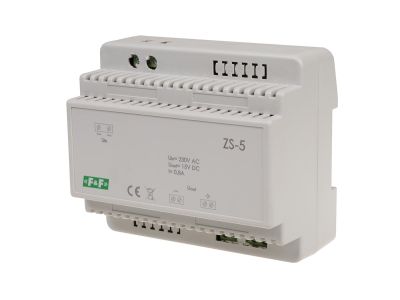

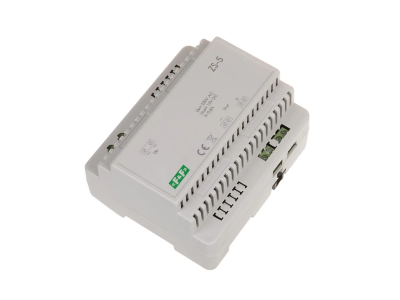

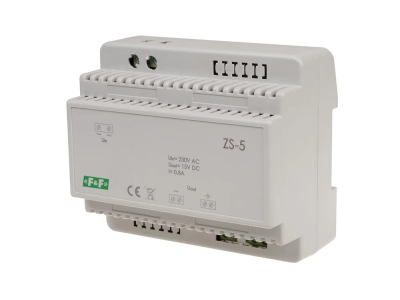

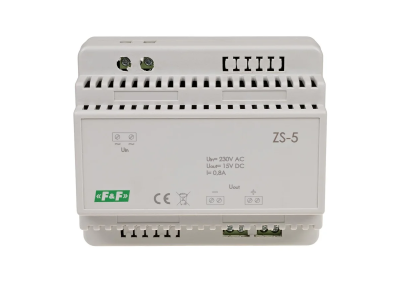

Zasilacz stabilizowany 15V DC 0,8A ZS-5 to transformatorowy zasilacz o mocy wyjściowej 12W, przeznaczony do montażu na szynie TH35. Zajmuje 6 modułów (105 mm), co ułatwia zabudowę w rozdzielnicy. Dzięki napięciu wyjściowemu 15V DC i stabilizacji zapewnia bezpieczne zasilanie urządzeń automatyki i sterowania.

• Napięcie wyjściowe 15V DC / prąd obciążenia 0,8 A: umożliwia zasilanie odbiorników o łącznym poborze do 0,8 A, np. czujników, przekaźników czy sterowników, przy stabilnym napięciu.
• Tętnienie maks. 3 mV RMS: niski poziom zakłóceń gwarantuje czyste napięcie stałe, niezbędne dla wrażliwych układów elektronicznych i PLC.
• Przyłącze zaciski śrubowe 2,5 mm² / moment dokręcający 0,4 Nm: bezpieczne i pewne połączenie przewodów, zapobiegające luzowaniu się w czasie pracy.
• Temperatura pracy -10÷40°C: szeroki zakres otoczenia umożliwia instalację w typowych warunkach przemysłowych i budynkowych.
• Stopień ochrony IP20: chroni przed dotykiem części niebezpiecznych, przeznaczony do montażu w suchych pomieszczeniach (np. w rozdzielnicy).

Zgodność z Normami

Zasilacz spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Przeznaczony jest do instalacji w suchych pomieszczeniach, zgodnie z przeznaczeniem do montażu na szynie DIN.

Zastosowanie

Zasilacz ZS-5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne napięcie stałe 15V DC o prądzie do 0,8 A. Sprawdza się w systemach automatyki budynkowej i przemysłowej.

• Zasilanie sterowników PLC, sterowników swobodnie programowalnych i układów mikroprocesorowych.
• Podtrzymanie napięcia dla przekaźników, styczników i cewek elektromagnetycznych w szafach sterowniczych.
• Zasilanie czujników (np. czujników zbliżeniowych, temperatury) i elementów wykonawczych w instalacjach przemysłowych.
• Zasilanie wyświetlaczy, paneli operatorskich i innych urządzeń wymagających napięcia 15V DC.

Wskazówki Montażowe

Montaż i podłączenie zasilacza może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (zalecane 2,5 mm²). Zaciski śrubowe dokręcać z momentem 0,4 Nm, zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację – nie zakrywać obudowy.

FAQ

• Czy zasilacz ZS-5 jest stabilizowany? Tak, jest to zasilacz transformatorowy z wbudowanym stabilizatorem napięcia. Tętnienie wyjściowe wynosi maksymalnie 3 mV RMS, co zapewnia stabilną pracę czułych odbiorników.
• Jaki stopień ochrony ma zasilacz? Stopień ochrony IP20 – chroni przed dotknięciem części niebezpiecznych, ale nie przed wilgocią ani pyłem. Przeznaczony do montażu w suchych pomieszczeniach, np. w rozdzielnicy elektrycznej.
• Czy zasilacz wymaga dodatkowego chłodzenia? W typowych warunkach (temperatura otoczenia -10÷40°C) nie wymaga zewnętrznego chłodzenia. Należy zapewnić swobodny przepływ powietrza wokół obudowy i unikać montażu w miejscach o ograniczonej wentylacji.
