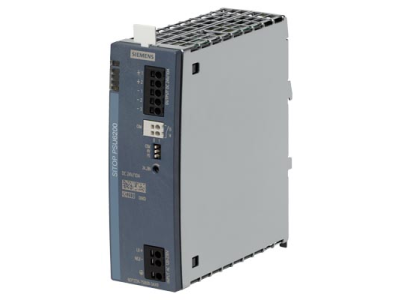

Zasilacz na szynę DIN SITOP PSU6200 24V/10A | 6EP3334-7SB00-3AX0 Siemens

Opis i Kluczowe Cechy

Zasilacz na szynę DIN SITOP PSU6200 (symbol 6EP3334-7SB00-3AX0) to stabilizowany zasilacz impulsowy dedykowany do montażu na szynie TH35. Przeznaczony do zasilania układów automatyki, sterowników PLC i innych urządzeń wymagających napięcia 24V DC o stabilnych parametrach. Szeroki zakres napięcia wejściowego 120–230V AC/DC zapewnia kompatybilność z sieciami energetycznymi na całym świecie, a dodatkowe zabezpieczenie przed przepięciami chroni wrażliwą elektronikę.

• Napięcie wyjściowe 24V DC / 10A: Stałe, stabilizowane napięcie zasilające dla urządzeń automatyki przemysłowej, charakteryzujące się niskim poziomem tętnień.
• Szeroki zakres napięcia wejściowego 120–230V AC/DC: Umożliwia zasilanie z sieci jednofazowych o różnych parametrach, w tym zasilania DC w zakresie 110–240V.
• Wysoka sprawność energetyczna: Redukuje straty energii i minimalizuje nagrzewanie się szafy sterowniczej, co przekłada się na niższą awaryjność i dłuższą żywotność układów.
• Extra-Power 150% przez 5s: Krótkotrwałe zwiększenie prądu wyjściowego do 15A (150% obciążenia znamionowego) w przypadku rozruchu silników lub innych obciążeń udarowych.
• Stabilizacja napięcia przy przeciążeniu do 15V DC: W przypadku długotrwałego przeciążenia zasilacz utrzymuje stałe natężenie prądu przy napięciu obniżonym do 15V, zapobiegając uszkodzeniom chronionych urządzeń.

Zgodność z Normami

Zasilacz spełnia wymagania norm europejskich oraz międzynarodowych dotyczących bezpieczeństwa urządzeń elektrycznych, w tym dyrektyw niskonapięciowych (LVD) i kompatybilności elektromagnetycznej (EMC). Posiada deklarację zgodności CE i spełnia standardy UL/CSA.

Zastosowanie

Zasilacz SITOP PSU6200 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, gdzie wymagane jest niezawodne i stabilne napięcie 24V DC.

• Zasilanie sterowników PLC, układów HMI i innych urządzeń automatyki przemysłowej w szafach sterowniczych.
• Zasilanie czujników, przetworników, napędów i innych elementów sieci przemysłowej Ethernet/IP, PROFINET.
• Aplikacje wymagające wysokiej niezawodności zasilania, np. systemy monitoringu, układy sterowania maszynami.
• Zastosowania w maszynach i urządzeniach o zmiennym obciążeniu, gdzie konieczne jest krótkotrwałe zwiększenie wydajności prądowej (np. rozruch silników).

Wskazówki Montażowe

Montaż zasilacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami. Zasilacz mocować na szynie TH35 w szafie sterowniczej, zapewniając odpowiednią wentylację i przestrzeń dla przewodów. Przed podłączeniem należy odłączyć napięcie zasilania. Podłączenie przewodów wejściowych i wyjściowych wykonać zgodnie z oznaczeniami na urządzeniu, zwracając uwagę na polaryzację i odpowiednie zabezpieczenia przeciwprzepięciowe. Maksymalny przekrój przewodów wejściowych: 6mm², wyjściowych: 10mm². Po montażu przeprowadzić testy funkcjonalne, weryfikując stabilność napięcia wyjściowego pod obciążeniem.

FAQ

• Czy zasilacz posiada zabezpieczenie przeciwprzepięciowe? Tak – wejściowy układ zasilacza chroni układy elektroniczne przed przepięciami i zwarciami w sieci zasilającej.
• Jakie jest maksymalne natężenie prądu przy krótkotrwałym obciążeniu? Zasilacz umożliwia chwilowe zwiększenie prądu wyjściowego do 15A (150% prądu znamionowego) przez okres 5 sekund.
• Czy zasilacz może pracować w środowisku o podwyższonej temperaturze? Tak – konstrukcja metalowej obudowy oraz wysoka sprawność termiczna zapewniają stabilną pracę w zakresie temperatur otoczenia do +60°C, przy zachowaniu odpowiedniej wentylacji.
