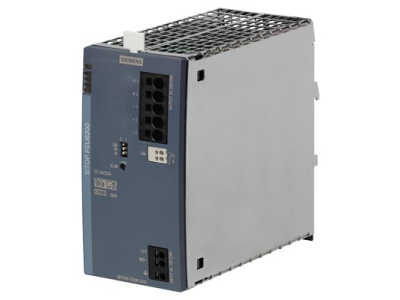

Zasilacz na szynę DIN SITOP PSU6200/1AC/24VDC/20A | 6EP3336-7SB00-3AX0 Siemens

Opis i Kluczowe Cechy

Zasilacz na szynę DIN SITOP PSU6200 (symbol 6EP3336-7SB00-3AX0) to zaawansowane technologicznie urządzenie zasilające dedykowane do wymagających aplikacji przemysłowych. Zapewnia stabilne napięcie wyjściowe 24V DC przy prądzie 20A. Szerokie zakres napięcia wejściowego 120-230V AC (110-240V DC) gwarantuje kompatybilność z różnymi sieciami energetycznymi na świecie. Wysoka sprawność energetyczna (89%) minimalizuje straty mocy i ogranicza nagrzewanie się szafy sterowniczej.

• Szerokie napięcie wejściowe 120-230V AC/DC: Uniwersalna kompatybilność z różnymi sieciami zasilającymi – od 1-fazowych po przemysłowe systemy DC.
• Prąd wyjściowy 20A przy 24V DC: Wyjściowa moc wystarczająca do zasilania wymagających układów sterowania, zaworów, czujników i innych odbiorników przemysłowych.
• Maksymalna moc chwilowa 150% (30A): Krótkotrwałe dostarczenie zwiększonego prądu w sytuacjach przeciążeniowych, np. podczas rozruchu silników.
• Stała charakterystyka prądowa przy przeciążeniu: Zapewnia nieprzerwane zasilanie nawet przy niskim napięciu (do 15V DC) w przypadku przeciążenia, chroniąc chronione urządzenia.
• Sprawność energetyczna 89%: Ogranicza straty mocy do minimum, redukując koszty eksploatacji i zapotrzebowanie na chłodzenie szafy sterowniczej.
• Złącze diagnostyczne: Umożliwia monitorowanie parametrów pracy zasilacza i szybką identyfikację awarii w systemach automatyki.
• Metalowa obudowa: Odporna na zakłócenia elektromagnetyczne, zapewniająca trwałość i niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Zasilacz spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej (EMC) oraz odporności na zakłócenia. Posiada certyfikację CE i jest zgodny z dyrektywami unijnymi w zakresie urządzeń niskonapięciowych i EMC.

Zastosowanie

SITOP PSU6200 przeznaczony jest do zasilania układów sterowania, napędów, czujników i innych odbiorników 24V DC w przemyśle, energetyce, budownictwie oraz systemach automatyki.

• Zasilanie sterowników PLC, paneli HMI i innych urządzeń automatyki przemysłowej.
• Zasilanie obwodów sterowania w maszynach i urządzeniach produkcyjnych.
• Zasilanie czujników i aktuatorów w systemach pomiarowych i regulacyjnych.
• Zasilanie obwodów sygnalizacji i zabezpieczeń w rozdzielnicach elektrycznych.
• Zastosowanie w systemach redundantnych i buforowych dla zwiększenia niezawodności zasilania krytycznych procesów.

Wskazówki Montażowe

Montaż zasilacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu zasilania. Zasilacz montować na szynie DIN 35mm w szafie sterowniczej, zapewniając odpowiednią wentylację i przestrzeń dla przewodów. Podłączenie napięcia wejściowego i wyjściowego wykonać zgodnie z oznaczeniami na obudowie, zwracając uwagę na polaryzację napięcia DC. Zaleca się stosowanie przewodów o odpowiednim przekroju (min. 4mm² dla prądu 20A) i użycie złączek śrubowych. Po montażu przeprowadzić testy funkcjonalne i sprawdzić poprawność wskazań diagnostycznych.

FAQ

• Czy zasilacz posiada funkcję automatycznego restartu po zwarciu? Tak, zasilacz wyposażony jest w funkcję automatycznego powrotu do pracy po zwarciu, utrzymując stałe napięcie wyjściowe w zakresie do 15V DC.
• Jaka jest maksymalna temperatura pracy zasilacza? Zasilacz zaprojektowany jest do pracy w zakresie temperatur otoczenia od -25°C do +60°C. W wyższych temperaturach wymagana jest odpowiednia wentylacja.
• Czy zasilacz można łączyć równolegle dla zwiększenia prądu wyjściowego? Tak, zasilacz posiada możliwość połączenia równoległego z innymi jednostkami SITOP PSU6200 w celu zwiększenia wydajności prądowej systemu zasilania.
