Zasilacz na szynę DIN 60W 24V 2,5A | HDR-60-24 Meanwell

Opis i Kluczowe Cechy

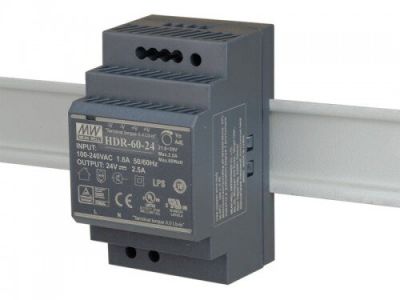

Zasilacz impulsowy Mean Well HDR-60-24 to zaawansowane rozwiązanie zasilające zaprojektowane z myślą o montażu na standardowej szynie DIN TS-35/7.5 lub 15. Urządzenie charakteryzuje się ultra-smukłą obudową o szerokości zaledwie 52,5 mm (3SU), co pozwala na znaczną optymalizację przestrzeni wewnątrz szaf sterowniczych i rozdzielnic elektrycznych. Moc znamionowa wynosząca 60 W przy napięciu wyjściowym 24 V DC oraz prądzie 2,5 A gwarantuje stabilne zasilanie dla systemów automatyki budynkowej oraz przemysłowej.

• Wysoka sprawność: Urządzenie osiąga sprawność do 90%, co minimalizuje straty energii w postaci ciepła.
• Szeroki zakres napięcia wejściowego: Możliwość pracy w zakresie 85-264 VAC pozwala na uniwersalne zastosowanie w różnych sieciach energetycznych.
• Regulacja napięcia: Wbudowany potencjometr umożliwia precyzyjne dostrojenie napięcia wyjściowego w zakresie od 21,6 V do 29 V DC.
• II Klasa izolacji: Konstrukcja bez zacisku uziemiającego (FG) zwiększa bezpieczeństwo w instalacjach domowych i komercyjnych.
• Zabezpieczenia: Pełna ochrona przed zwarciem, przeciążeniem oraz przepięciem zapewnia ciągłość pracy podłączonych odbiorników.

Zgodność z Normami

Zasilacz HDR-60-24 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach. Urządzenie spełnia normę EN61000-3-2 Class A dotyczącą emisji harmonicznych prądu oraz posiada certyfikaty bezpieczeństwa UL62368-1, TUV EN62368-1 oraz EN61558-2-16. Dzięki zgodności z normą EN55032 (CISPR32) Class B, zasilacz generuje minimalne zakłócenia elektromagnetyczne, co jest kluczowe w systemach inteligentnego budynku.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom, model HDR-60-24 znajduje szerokie zastosowanie w wielu sektorach:

• Automatyka budynkowa: Zasilanie sterowników PLC, paneli HMI oraz modułów komunikacyjnych w systemach Smart Home.
• Systemy kontroli dostępu: Stabilne źródło energii dla elektrozaczepów, czytników kart i central alarmowych.
• Oświetlenie LED: Zasilanie profesjonalnych taśm i modułów LED wymagających stabilizowanego napięcia 24V.
• Przemysł: Zasilanie czujników, przekaźników oraz aparatury kontrolno-pomiarowej w szafach sterowniczych.

Wskazówki Montażowe

Montaż zasilacza powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie należy zatrzasnąć na szynie DIN TS-35, dbając o zachowanie odpowiednich odstępów (minimum 5 mm z boków oraz 20 mm od góry i dołu) w celu zapewnienia swobodnej konwekcji powietrza. Przewody o przekroju dostosowanym do obciążenia należy solidnie zamocować w zaciskach śrubowych, stosując zalecany moment dokręcania, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy sprawdzić poprawność polaryzacji na wyjściu DC.

FAQ

Czy zasilacz HDR-60-24 posiada chłodzenie wymuszone?
Nie, urządzenie jest chłodzone swobodnym obiegiem powietrza (konwekcja), co eliminuje hałas i zwiększa żywotność dzięki brakowi elementów mechanicznych (wentylatora).

Czy mogę regulować napięcie wyjściowe?
Tak, zasilacz posiada wbudowany potencjometr na przednim panelu, który pozwala na regulację napięcia w zakresie 21,6 - 29 V DC, co jest przydatne przy kompensacji spadków napięcia na długich przewodach.

Czy urządzenie może pracować w ujemnych temperaturach?
Tak, zakres temperatury pracy wynosi od -30°C do +70°C, przy czym należy uwzględnić charakterystykę obniżenia mocy (derating) powyżej 50°C.
