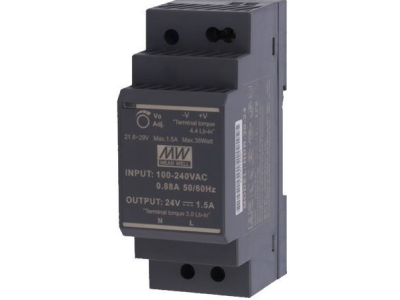

Zasilacz na szynę DIN 30W 24V 1,5A | HDR-30-24 Meanwell

Opis i Kluczowe Cechy

Zasilacz impulsowy Meanwell HDR-30-24 to zaawansowane rozwiązanie zasilające zaprojektowane z myślą o montażu na standardowej szynie DIN TS-35/7.5 lub 15. Urządzenie charakteryzuje się ultra-smukłą obudową o szerokości zaledwie 35 mm (2SU), co pozwala na znaczną optymalizację przestrzeni wewnątrz szaf sterowniczych i rozdzielnic elektrycznych. Znamionowa moc wyjściowa wynosi 30W, a stabilizowane napięcie wyjściowe 24V DC przy prądzie 1,5A gwarantuje niezawodną pracę podłączonych odbiorników. Zasilacz posiada szeroki zakres napięcia wejściowego od 85V do 264V AC, co czyni go uniwersalnym komponentem w instalacjach globalnych. Wysoka sprawność energetyczna sięgająca 89% minimalizuje straty cieplne, co przekłada się na dłuższą żywotność komponentów elektronicznych.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i kompatybilności elektromagnetycznej. Zasilacz HDR-30-24 jest zgodny z normą EN61000-3-2 Class A dotyczącą emisji harmonicznych prądu. Posiada certyfikaty bezpieczeństwa UL60950-1, TUV EN61558-2-16 oraz spełnia wymagania II klasy izolacji (brak konieczności podłączania przewodu ochronnego PE), co jest kluczowe w nowoczesnych systemach automatyki budynkowej i przemysłowej. Urządzenie zostało zaprojektowane zgodnie z normą EN50022, co zapewnia pełną kompatybilność z systemami montażu modułowego.

Zastosowanie

Dzięki swojej niezawodności i kompaktowym wymiarom, zasilacz HDR-30-24 znajduje szerokie zastosowanie w wielu sektorach:

• Automatyka budynkowa: Zasilanie sterowników PLC, paneli HMI oraz modułów komunikacyjnych w systemach inteligentnego domu.
• Systemy kontroli dostępu: Stabilne zasilanie elektrozaczepów, czytników kart oraz kontrolerów przejścia.
• Oświetlenie LED: Idealny do zasilania taśm i modułów LED wymagających stałego napięcia 24V DC.
• Przemysł: Zasilanie czujników, przekaźników oraz aparatury pomiarowej w szafach sterowniczych o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Zasilacz należy zatrzasnąć na szynie DIN TS-35, dbając o zachowanie odpowiednich odstępów wentylacyjnych (minimum 5mm z boków oraz 20mm od góry i dołu), aby zapewnić swobodną konwekcję powietrza. Przewody o przekroju dostosowanym do obciążenia (zalecane 0,5mm² - 2,5mm²) należy solidnie zamocować w zaciskach śrubowych, stosując odpowiedni moment dokręcania, co zapobiega powstawaniu rezystancji zestykowej i przegrzewaniu się styków. Przed uruchomieniem należy sprawdzić poprawność polaryzacji na wyjściu DC.

FAQ

• Czy zasilacz posiada regulację napięcia wyjściowego? Tak, model HDR-30-24 umożliwia precyzyjną regulację napięcia wyjściowego w zakresie od 21.6V do 29V DC za pomocą wbudowanego potencjometru.
• Jaki jest pobór mocy w stanie bez obciążenia? Urządzenie charakteryzuje się bardzo niskim poborem mocy w stanie jałowym, wynoszącym poniżej 0,3W, co sprzyja energooszczędności całego systemu.
• Czy zasilacz jest odporny na zwarcia? Tak, produkt posiada zintegrowane zabezpieczenia przeciwzwarciowe, przeciążeniowe oraz nadnapięciowe, które chronią zarówno zasilacz, jak i podłączone do niego urządzenia.
