Zasilacz modułowy impulsowy 1faz 12VDC 54W | 146712 Legrand

Opis i Kluczowe Cechy

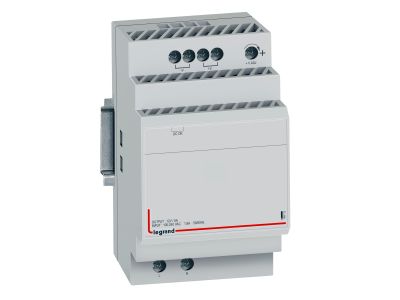

Zasilacz modułowy impulsowy 146712 to jednofazowe urządzenie przeznaczone do zasilania odbiorników niskonapięciowych w instalacjach przemysłowych i budynkowych. Dzięki napięciu wyjściowemu 12 V DC i prądowi znamionowemu 4,5 A zapewnia stabilną pracę sterowników, przekaźników i systemów automatyki. Moc znamionowa 54 W umożliwia bezpieczne obciążenie, a szerokość 3 moduły (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Napięcie wyjściowe 12 V DC, prąd 4,5 A: stabilne zasilanie dla urządzeń niskonapięciowych, takich jak sterowniki PLC, przekaźniki czy czujniki, bez ryzyka przeciążenia.
• Regulacja napięcia 10,8 – 14,4 V DC: możliwość precyzyjnego dostosowania napięcia wyjściowego do wymagań konkretnych odbiorników.
• Wbudowane zabezpieczenie zwarciowe i przeciążeniowe: chroni zarówno zasilacz, jak i podłączone urządzenia przed uszkodzeniem w wyniku awarii.
• Szerokość 3 modułów: kompaktowa konstrukcja ułatwia montaż w ciasnych rozdzielnicach na szynie TH35, oszczędzając cenne miejsce.
• Wskaźnik obecności napięcia wyjściowego oraz potencjometr nastawy na froncie: szybka kontrola i regulacja bez potrzeby otwierania obudowy.

Zgodność z Normami

Zasilacz spełnia wymagania norm IEC/EN 60950-1, EN 55022 klasa B, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2 oraz EN 61204-3. Posiada klasę ochronności II, co oznacza podwójną izolację i brak konieczności stosowania przewodu ochronnego. Urządzenie jest oznakowane znakiem CE i przeznaczone do montażu w suchych pomieszczeniach w rozdzielnicach o minimalnym stopniu ochrony IP20 (zgodnie z ogólnymi zasadami branżowymi).

Zastosowanie

Zasilacz modułowy 146712 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezpieczne i stabilne napięcie 12 V DC w systemach automatyki i sterowania.

• Zasilanie sterowników PLC, przekaźników i styczników w szafach sterowniczych.
• Dostarczanie napięcia do czujników, aktuatorów i modułów komunikacyjnych w automatyce budynkowej.
• Zasilanie systemów sygnalizacji, kontroli dostępu i oświetlenia awaryjnego.
• Zapewnienie napięcia pomocniczego dla układów zasilania gwarantowanego (UPS) i przemienników częstotliwości.

Wskazówki Montażowe

Montaż i podłączenie zasilacza może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie wejściowe. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. PN-IEC 60364). Zaleca się stosowanie przewodów miedzianych o odpowiedniej średnicy dla prądu 4,5 A.

FAQ

• Czy zasilacz posiada wbudowane zabezpieczenie przed zwarciem? Tak, urządzenie wyposażone jest w zabezpieczenie zwarciowe oraz przeciążeniowe, które automatycznie odcinają napięcie wyjściowe w przypadku awarii.
• Jaką regulację napięcia wyjściowego oferuje ten zasilacz? Napięcie wyjściowe można regulować potencjometrem na froncie w zakresie od 10,8 V DC do 14,4 V DC, co pozwala dostosować je do konkretnych wymagań odbiorników.
• Czy na obudowie znajduje się wskaźnik obecności napięcia? Tak, z przodu urządzenia umieszczono diodę sygnalizującą obecność napięcia wyjściowego, co ułatwia diagnostykę bez użycia miernika.
