Zasilacz modułowy 24V 21.5W 0.9A | 413108 Legrand

Opis i Kluczowe Cechy

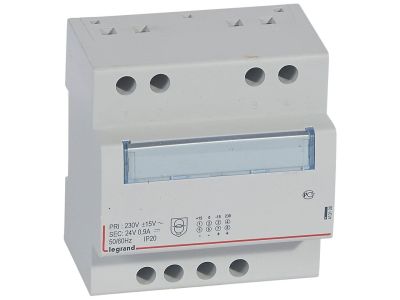

Zasilacz modułowy 24V DC o mocy 21,5 W i prądzie znamionowym 0,9 A (symbol 413108) to kompaktowe źródło napięcia stałego przeznaczone do montażu na szynie TH35. Dzięki szerokości 5 modułów (87,5 mm) oszczędza miejsce w rozdzielnicy, a obudowa wykonana z materiału izolacyjnego zapewnia klasę ochronności II – brak konieczności stosowania przewodu ochronnego. Zasilacz wyposażono w dwa równoległe wyjścia, co ułatwia rozdział obwodów, oraz okienko do opisu ułatwiające identyfikację w instalacji.

• Napięcie wejściowe 230 V~ ±15 V~: Szeroki zakres napięcia zasilania (195,5–264,5 V) zapewnia stabilną pracę nawet przy wahaniach sieci.
• Napięcie wyjściowe 24 V DC / prąd 0,9 A: Idealne do zasilania czujników, przekaźników, sterowników PLC i innych odbiorników niskonapięciowych w automatyce.
• Klasa ochronności II (podwójna izolacja): Zwiększone bezpieczeństwo użytkowania – montaż bez zacisku PE, co upraszcza instalację.
• Wbudowane zabezpieczenie przeciążeniowe i zwarciowe: Chroni zarówno zasilacz, jak i podłączone urządzenia przed uszkodzeniem.
• Dwa równoległe wyjścia 24 V DC: Umożliwiają podłączenie dwóch niezależnych odbiorników lub łatwe rozgałęzienie obwodu.
• Okienko do opisu: Praktyczne miejsce na etykietę, ułatwia identyfikację zasilacza w rozdzielnicy.

Zgodność z Normami

Zasilacz spełnia wymagania norm IEC/EN 61558-2-6 (bezpieczeństwo transformatorów), IEC/EN 61131-2 (sterowniki programowalne), IEC/EN 60204 (bezpieczeństwo maszyn) oraz IEC/EN 60349-1 (tabor kolejowy – kompatybilność). Posiada oznaczenie CE i jest zgodny z wymaganiami instalacji w obiektach użyteczności publicznej.

Zastosowanie

Dzięki stabilnemu napięciu 24 V DC i kompaktowej obudowie modułowej zasilacz znajduje zastosowanie w rozmaitych instalacjach przemysłowych i budynkowych.

• Zasilanie sterowników PLC, przekaźników oraz modułów wejść/wyjść w szafach sterowniczych.
• Dostarczanie napięcia do czujników, siłowników i elementów wykonawczych w automatyce budynkowej.
• Zasilanie systemów sygnalizacji, monitoringu i kontroli dostępu.
• Użycie jako pomocnicze źródło 24 V DC w maszynach i urządzeniach zgodnie z normą IEC/EN 60204.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zasilacz przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20. Podłączenie przewodów wykonaj zgodnie z dokumentacją producenta – zalecany przekrój przewodów dobierz do prądu 0,9 A. Moment dokręcania zacisków należy stosować zgodnie z instrukcją (typowe wartości 0,5–0,8 Nm). Zapewnij swobodny przepływ powietrza wokół obudowy, aby nie dopuścić do przegrzania.

FAQ

• Czy zasilacz ma zabezpieczenie przed zwarciem? Tak, urządzenie posiada wbudowane zabezpieczenie przeciwzwarciowe i przeciążeniowe, które automatycznie odcina wyjście w przypadku awarii. Po usunięciu zwarcia zasilacz samoczynnie wznawia pracę.
• Czy wyjścia 24 V można łączyć równolegle w celu zwiększenia prądu? Zasilacz fabrycznie wyposażono w dwa równoległe wyjścia – każde może być obciążone do 0,9 A, ale łączne obciążenie nie może przekroczyć 0,9 A (moc 21,5 W). Nie zaleca się łączenia zewnętrznych zasilaczy równolegle.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP – standardowo aparatura modułowa montowana w rozdzielnicy ma IP20. Należy zapewnić obudowę rozdzielnicy chroniącą przed wilgocią i pyłem.
