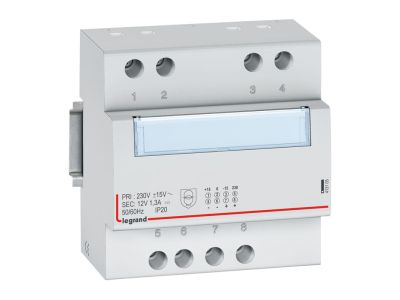

Zasilacz modułowy 12V 15W 1.25A | 413105 Legrand

Opis i Kluczowe Cechy

Zasilacz modułowy 413105 o napięciu wyjściowym 12 V DC, mocy 15 W i prądzie znamionowym 1,25 A został zaprojektowany do zasilania urządzeń automatyki i sterowania w instalacjach niskonapięciowych. Dzięki szerokości 5 modułów (87,5 mm) montuje się go na szynie TH35 w rozdzielnicach, oszczędzając miejsce w szafie sterowniczej. Klasa ochronności II zapewnia bezpieczną pracę bez konieczności stosowania przewodu ochronnego.

• Napięcie wyjściowe 12 V DC: idealne do zasilania sterowników PLC, przekaźników, czujników oraz modułów sygnalizacyjnych w systemach automatyki budynkowej i przemysłowej.
• Prąd znamionowy 1,25 A / moc 15 W: wystarczająca do bezpiecznego zasilania niewielkich odbiorników DC bez ryzyka przeciążenia źródła.
• Dwa równoległe wyjścia: ułatwiają rozdział obciążeń na dwa osobne obwody lub podłączenie kilku urządzeń bez konieczności stosowania listwy rozdzielczej.
• Zabezpieczenie przed przeciążeniami i zwarciami: chroni zarówno podłączone urządzenia, jak i sam zasilacz przed uszkodzeniem, zwiększając niezawodność instalacji.
• Klasa ochronności II (izolacja podwójna): eliminuje konieczność uziemiania obudowy, co upraszcza montaż i zwiększa bezpieczeństwo w suchych pomieszczeniach.
• Okienko do opisu: umożliwia trwałe oznaczenie zasilacza w rozdzielnicy, co ułatwia identyfikację podczas serwisu i rozbudowy instalacji.

Zgodność z Normami

Zasilacz spełnia wymagania norm IEC/EN 61558-2-6, 61131-2, 60204 oraz 60349-1. Posiada certyfikat CE. Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa elektrycznego, co gwarantuje jego niezawodną pracę w instalacjach przemysłowych i obiektach użyteczności publicznej.

Zastosowanie

Zasilacz modułowy 12 V DC znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne i bezpieczne napięcie zasilania dla urządzeń niskonapięciowych montowanych na szynie DIN.

• Zasilanie sterowników programowalnych (PLC) oraz modułów wejść/wyjść w szafach sterowniczych.
• Zasilanie przekaźników, styczników i sygnalizatorów w układach automatyki budynkowej (oświetlenie, HVAC, sterowanie roletami).
• Zasilanie czujników (temperatury, ruchu, ciśnienia) oraz modułów komunikacyjnych (RS485, Ethernet) w instalacjach BMS.
• Zapewnienie napięcia pomocniczego dla układów bezpieczeństwa (systemy sygnalizacji pożaru, kontrola dostępu).

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicach o stopniu ochrony co najmniej IP20. Przewody należy dobierać zgodnie z prądem obciążenia (min. 1,5 mm² dla obwodu pierwotnego, 0,5-1,5 mm² dla wyjściowego). Moment dokręcania zacisków – według dokumentacji producenta (brak w danych – należy stosować standardowo 0,5-0,8 Nm dla zacisków śrubowych). Nie przekraczać podanych wartości prądu i mocy.

FAQ

• Czy dwa wyjścia można sumować, aby uzyskać wyższy prąd? Wyjścia są połączone równolegle wewnątrz zasilacza, dlatego maksymalny prąd pobierany z obu zacisków łącznie nie może przekroczyć 1,25 A. Nie można uzyskać wyższego prądu – wyjścia służą wygodnemu rozdzieleniu obciążeń.
• Jaka jest klasa ochronności tego zasilacza? Klasa ochronności II – oznacza podwójną izolację obudowy. Zasilacz nie wymaga podłączania przewodu ochronnego (PE), co upraszcza instalację w rozdzielnicach z izolacją podstawową.
• Jakie zabezpieczenia posiada zasilacz? Układ jest zabezpieczony przed przeciążeniem (przekroczeniem prądu znamionowego) oraz zwarciem na wyjściu. Po ustąpieniu zakłócenia zasilacz samoczynnie powraca do normalnej pracy.
