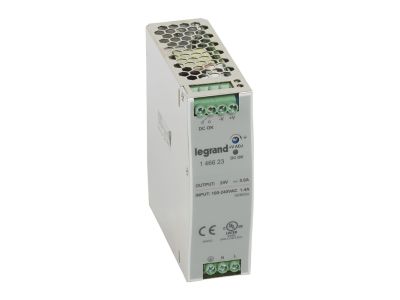

Zasilacz jednofazowy stabilizowany 240V/24VDC 5A 120W | 146623 Legrand

Opis i Kluczowe Cechy

Zasilacz jednofazowy stabilizowany o symbolu 146623 przeznaczony jest do konwersji napięcia sieciowego 240V AC na stabilizowane napięcie stałe 24VDC o prądzie wyjściowym 5A i mocy 120W. Dzięki stabilizacji napięcia wyjściowego zapewnia bezpieczne i niezawodne zasilanie odbiorników 24V DC w rozdzielnicach i szafach sterowniczych. Urządzenie przystosowane do montażu na szynie TH35 (DIN) oraz opcjonalnie na płycie montażowej, co ułatwia integrację z istniejącą infrastrukturą.

• Napięcie wyjściowe 24V DC (stabilizowane): gwarantuje stały poziom napięcia zasilającego, niezbędny do poprawnej pracy sterowników PLC, przetworników, czujników i innych odbiorników wymagających stabilnego napięcia stałego.
• Prąd wyjściowy 5A / moc 120W: wystarczająca rezerwa mocy do zasilania kilku urządzeń jednocześnie, co pozwala na uproszczenie instalacji i redukcję liczby zasilaczy.
• Zasilanie jednofazowe 240V AC: przystosowanie do powszechnie występującej sieci elektrycznej, bez konieczności stosowania dodatkowych transformatorów.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w standardowych rozdzielnicach modułowych, oszczędność miejsca i czasu instalacji.
• Możliwość montażu na płycie montażowej: elastyczność w doborze miejsca instalacji, szczególnie w szafach nieprzystosowanych do szyn DIN.

Zgodność z Normami

Zasilacz został zaprojektowany zgodnie z obowiązującymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) dla urządzeń przeznaczonych do stosowania w instalacjach elektrycznych niskiego napięcia. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Ze względu na specyfikę zastosowania, zaleca się instalację zgodnie z aktualnymi przepisami oraz normą PN-IEC 60364.

Zastosowanie

Zasilacz stabilizowany 24VDC znajduje wszechstronne zastosowanie w nowoczesnych instalacjach automatyki budynkowej i przemysłowej, gdzie wymagane jest bezpieczne i stabilne napięcie stałe.

• Zasilanie sterowników PLC, modułów WE/WY, przekaźników i styczników w szafach sterowniczych.
• Dostarczanie napięcia do czujników, siłowników, zaworów elektromagnetycznych oraz elementów wykonawczych w automatyce.
• Zasilanie taśm LED, lamp sygnalizacyjnych, a także innych odbiorników 24V DC w instalacjach budynkowych.
• Stabilne źródło napięcia dla systemów bezpieczeństwa, takich jak centrale alarmowe, kontrolery dostępu czy kamery IP.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy zasilaczu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy montować na szynie TH35 (DIN) lub na płycie montażowej, zachowując odpowiednią wentylację (min. 10 cm nad i pod urządzeniem). Przekrój przewodów zasilających i odbiorczych dobrać do prądu obciążenia zgodnie z normami. Moment dokręcania zacisków oraz kolejność podłączenia przewodów należy wykonać zgodnie z dokumentacją producenta dołączoną do produktu.

FAQ

• Czy napięcie wyjściowe zasilacza jest stabilizowane? Tak, zgodnie z nazwą produktu, zasilacz jest stabilizowany – utrzymuje stałe napięcie 24V DC niezależnie od zmian obciążenia w zakresie dopuszczalnych wartości prądowych.
• Jaki jest stopień ochrony (IP) tego zasilacza? Producent nie podał konkretnego stopnia ochrony. Standardowo zasilacze przeznaczone do montażu w rozdzielnicach wewnątrz budynków posiadają stopień ochrony IP20, zapewniający ochronę przed dotykiem i ciałami stałymi o średnicy >12 mm.
• Czy zasilacz można zamontować na szynie DIN? Tak, zasilacz przystosowany jest do montażu na szynie TH35 (DIN) oraz alternatywnie na płycie montażowej, co daje elastyczność w doborze miejsca instalacji.
