Zasilacz impulsowy ZI-61-24V, 24V 60W | ZI-61-24V F&F

Opis i Kluczowe Cechy

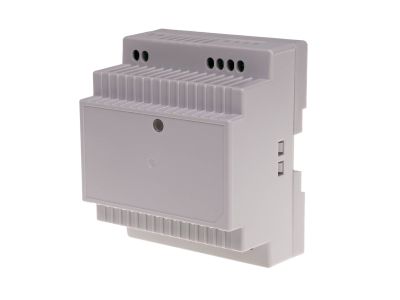

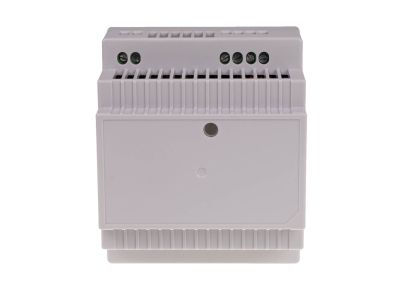

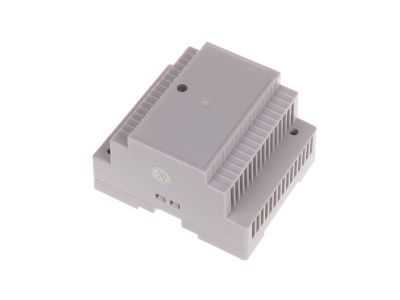

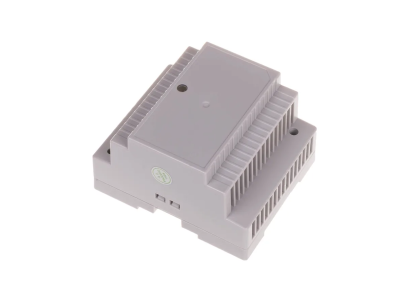

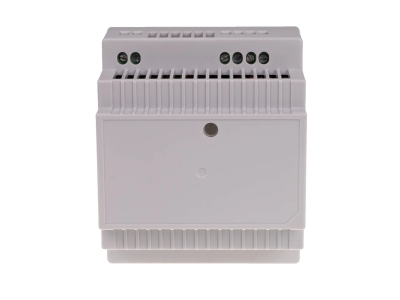

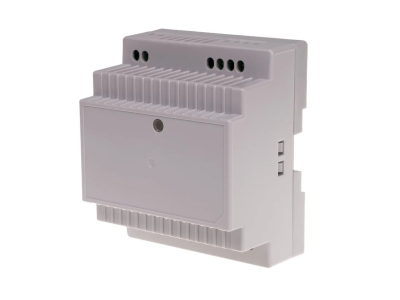

Zasilacz impulsowy ZI-61-24V to kompaktowe źródło napięcia stałego 24 V DC o mocy 60 W, przeznaczone do zasilania urządzeń elektrycznych i elektronicznych w szafach sterowniczych i rozdzielnicach. Dzięki szerokiemu zakresowi napięcia wejściowego 180–264 V AC oraz sprawności 87% urządzenie zapewnia stabilną pracę nawet przy wahaniach sieci, minimalizując straty energii. Szerokość 4,5 modułu (78 mm) ułatwia zabudowę na szynie DIN TH35.

• Napięcie wyjściowe 24 V DC / prąd 2,5 A: Stabilne, filtrowane napięcie zasilające – idealne do sterowników PLC, przekaźników, czujników i innych odbiorników wymagających napięcia stałego.
• Stabilizacja napięcia ±1% (przy zmianie obciążenia i zasilania): Gwarantuje powtarzalność parametrów niezależnie od wahań sieci lub zmian prądu obciążenia, co zwiększa niezawodność podłączonych urządzeń.
• Zabezpieczenie przeciążeniowe (120–180% Iwyj), nadnapięciowe (36–45 V) i termiczne (135–165°C): Chroni zasilacz i odbiorniki przed skutkami zwarć, przepięć i przegrzania – podwyższone bezpieczeństwo eksploatacji.
• Regulacja napięcia wyjściowego 21,6–28,0 V: Umożliwia dostosowanie napięcia do specyficznych potrzeb aplikacji (np. kompensacja spadków na długich przewodach).
• Montaż na szynie DIN 35 mm, szerokość 78 mm (4,5 modułu): Oszczędność miejsca w rozdzielnicy – łatwa i szybka instalacja w systemach modułowych.

Zgodność z Normami

Zasilacz został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, posiada oznaczenie CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń instalowanych w obwodach sterowania i zasilania.

Zastosowanie

Zasilacz ZI-61-24V znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne, izolowane napięcie stałe 24 V DC o mocy do 60 W. Sprawdza się w automatyce przemysłowej, systemach sterowania budynkami oraz instalacjach elektrycznych.

• Zasilanie sterowników PLC, przekaźników, styczników i modułów wejść/wyjść w szafach sterowniczych.
• Dostarczanie napięcia do czujników, aktuatorów i paneli HMI w automatyce budynkowej (HVAC, oświetlenie, rolety).
• Zasilanie kamer CCTV, czytników kart dostępu i innych urządzeń niskonapięciowych w systemach bezpieczeństwa.
• Wykorzystanie w prototypowniach i małych maszynach jako dedykowane źródło 24 V DC dla elektroniki.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia (zalecany 1,5–2,5 mm² dla prądu 2,5 A). Zaciski śrubowe dokręcać momentem 0,4 Nm zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację zasilacza – nie zakrywać obudowy i zachować odstępy od innych elementów.

FAQ

• Czy zasilacz ma wbudowane zabezpieczenie nadnapięciowe? Tak, próg zadziałania mieści się w zakresie 36–45 V, co chroni odbiorniki przed skutkami awarii regulatora napięcia.
• Jaki jest stopień ochrony obudowy? Zasilacz ma stopień ochrony IP20 – przeznaczony do pracy w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.
• Czy napięcie wyjściowe można regulować? Tak, w zakresie 21,6–28,0 V za pomocą potencjometru dostępnego na obudowie – umożliwia to dostosowanie napięcia do konkretnych wymagań instalacji.
