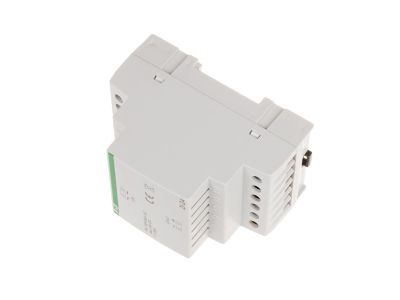

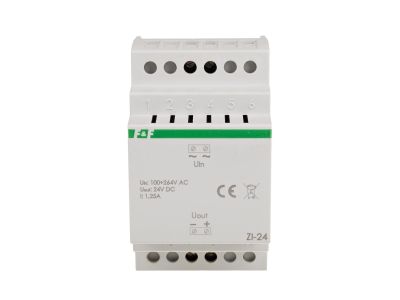

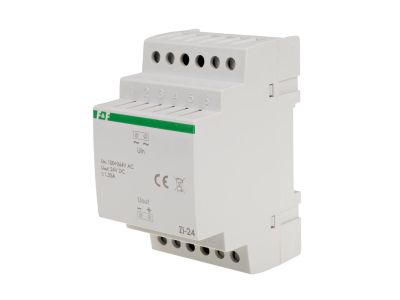

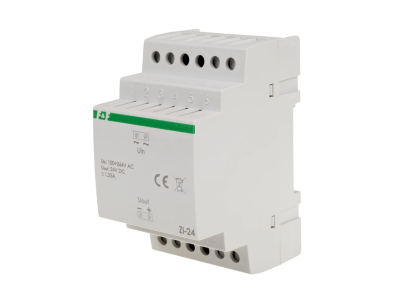

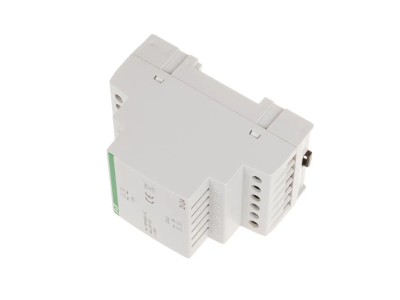

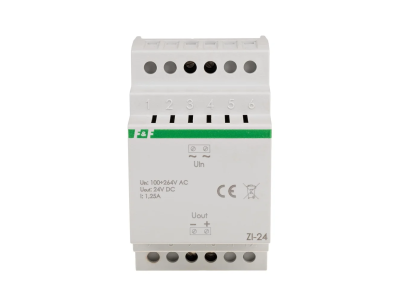

Zasilacz impulsowy ZI-24 24V DC 1,25A | ZI-24 F&F

Opis i Kluczowe Cechy

Zasilacz impulsowy ZI-24 to kompaktowe źródło napięcia stałego 24 V DC o prądzie obciążenia 1,25 A i mocy wyjściowej 30 W. Przeznaczony do stabilnego, filtrowanego zasilania odbiorników elektrycznych i elektronicznych, niezależnie od wahań napięcia sieciowego. Wykonany w obudowie o szerokości 3 modułów (52,5 mm) do montażu na szynie DIN 35 mm. Zasilany z sieci 100–264 V AC, zapewnia niezawodną pracę w systemach automatyki budynkowej i przemysłowej.

• Napięcie wyjściowe 24 V DC / prąd 1,25 A: Stabilne zasilanie urządzeń elektronicznych, czujników, sterowników i siłowników bez konieczności stosowania dodatkowych filtrów.
• Szeroki zakres napięcia wejściowego 100–264 V AC: Możliwość podłączenia do dowolnej sieci energetycznej w standardzie europejskim bez ryzyka uszkodzenia.
• Ograniczenie prądowe 110% napięcia wyjściowego: Zabezpieczenie przed przeciążeniem i zwarciem – automatyczne ograniczenie prądu chroni podłączone odbiorniki.
• Minimalne obciążenie 0%: Praca bez obciążenia nie wpływa na stabilność napięcia – idealne do układów o zmiennym poborze prądu.
• Wymiary 3 moduły (52,5 mm), montaż na szynie TH35: Oszczędność miejsca w rozdzielnicy, łatwy montaż i demontaż w standardowych szafach elektrycznych.
• Zaciski śrubowe 4,0 mm², moment dokręcający 0,5 Nm: Pewne i trwałe przyłącze przewodów o dużym przekroju, umożliwiające bezpieczne prowadzenie instalacji.

Zgodność z Normami

Zasilacz ZI-24 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Zasilacz impulsowy ZI-24 znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne napięcie 24 V DC o niskiej mocy. Sprawdza się w systemach automatyki budynkowej, sterowania przemysłowego oraz w instalacjach oświetleniowych i sygnalizacyjnych.

• Zasilanie styczników, przekaźników, czujników i modułów PLC w szafach sterowniczych.
• Zasilanie taśm LED, bramek logicznych, sterowników bram i systemów kontroli dostępu.
• Zasilanie kamer IP, rejestratorów oraz innych urządzeń niskonapięciowych w systemach monitoringu.
• Zasilanie pomp, zaworów i siłowników w instalacjach HVAC i automatyce budynkowej.

Wskazówki Montażowe

Montaż zasilacza ZI-24 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody przyłączeniowe należy podłączyć do zacisków śrubowych z momentem dokręcania 0,5 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu obciążenia – maksymalny przekrój to 4,0 mm². Zapewnij odpowiednią wentylację wokół obudowy, aby nie przekroczyć temperatury pracy –10…+40°C.

FAQ

• Czy zasilacz posiada diodę sygnalizującą pracę? W dostarczonych danych nie ma informacji o diodzie LED; standardowo zasilacze tego typu nie posiadają sygnalizacji, jednak dla pewności sprawdź oznaczenia na obudowie lub w instrukcji.
• Jaki jest stopień ochrony zasilacza? ZI-24 posiada stopień ochrony IP20 – jest odporny na dostęp do części niebezpiecznych palcami, ale nie jest odporny na wilgoć i zachlapanie. Montaż wyłącznie wewnątrz rozdzielnicy o odpowiedniej szczelności.
• Czy zasilacz może pracować bez obciążenia? Tak, minimalne obciążenie wynosi 0%, co oznacza, że urządzenie może pracować bez podłączonego odbiornika bez ryzyka uszkodzenia.
