Zasilacz impulsowy ZI-22 12V DC 2,5A | ZI-22 F&F

Opis i Kluczowe Cechy

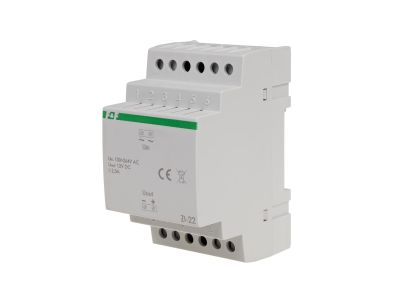

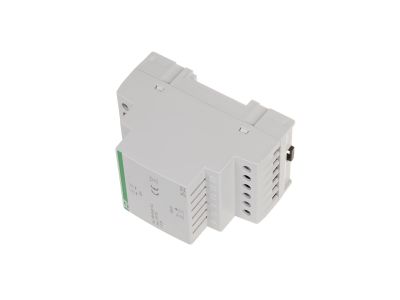

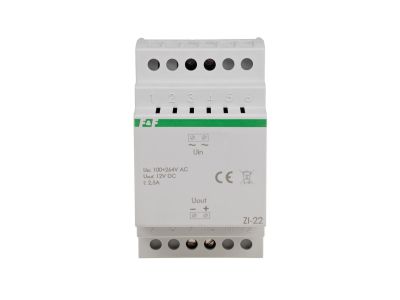

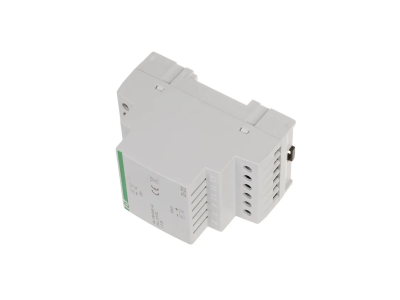

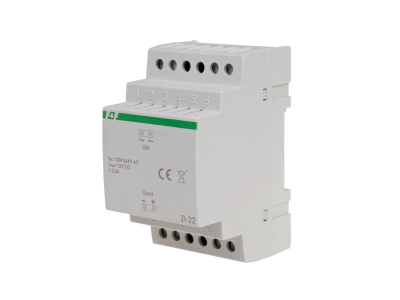

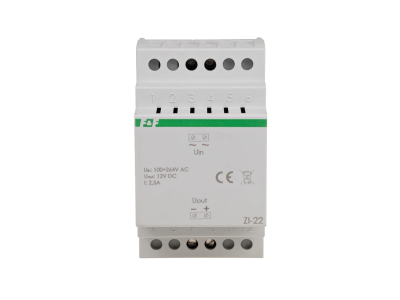

Zasilacz impulsowy ZI-22 to stabilizowane źródło napięcia stałego 12 V DC o prądzie obciążenia 2,5 A i mocy 30 W. Przeznaczony do zasilania urządzeń elektrycznych i elektronicznych wymagających filtrowanego napięcia niezależnego od wahań sieci. Dzięki szerokiemu zakresowi napięcia wejściowego 100÷264 V AC może pracować w różnych instalacjach. Kompaktowa obudowa o szerokości 3 modułów (52,5 mm) oszczędza miejsce w rozdzielnicy na szynie TH35.

• Napięcie wyjściowe 12 V DC / prąd 2,5 A: zapewnia stabilne zasilanie odbiorników niskonapięciowych – od sterowników PLC po czujniki i sygnalizatory.
• Moc wyjściowa 30 W: wystarczająca do zasilania kilku urządzeń o umiarkowanym poborze mocy w szafie sterowniczej.
• Ograniczenie prądowe 110% napięcia wyjściowego: chroni zasilacz i odbiorniki przed przeciążeniem, automatycznie powracając do normalnej pracy po ustąpieniu zwarcia.
• Szeroki zakres napięcia wejściowego 100÷264 V AC: umożliwia pracę w różnych sieciach bez konieczności przełączania zakresu – jeden model dla całej instalacji.
• Wymiary 3 moduły (52,5 mm) / montaż na szynie 35 mm: kompaktowa konstrukcja ułatwia integrację w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Zasilacz ZI-22 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 umożliwia stosowanie w suchych pomieszczeniach wewnątrz rozdzielnic.

Zastosowanie

Zasilacz impulsowy ZI-22 znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne napięcie 12 V DC z ograniczeniem prądowym. Sprawdza się w systemach automatyki budynkowej i przemysłowej.

• Zasilanie sterowników PLC, przekaźników, styczników oraz modułów sterujących w szafach rozdzielczych.
• Zasilanie czujników, detektorów, sygnalizatorów dźwiękowych i świetlnych w instalacjach alarmowych i BMS.
• Dostarczanie napięcia do wyświetlaczy, rejestratorów i innych urządzeń elektronicznych w systemach automatyki.
• Zasilanie listew zasilających, koncentratorów i interfejsów komunikacyjnych w szafach sterowniczych.

Wskazówki Montażowe

Montaż zasilacza ZI-22 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przyłącze przewodów odbywa się za pomocą zacisków śrubowych o przekroju do 4,0 mm², zalecany moment dokręcający wynosi 0,5 Nm. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z normami instalacyjnymi. Temperatura otoczenia podczas pracy powinna zawierać się w przedziale -10÷40°C.

FAQ

• Czy zasilacz ZI-22 ma zabezpieczenie przed zwarciem? Tak, posiada ograniczenie prądowe na poziomie 110% napięcia wyjściowego, które chroni urządzenie przed skutkami przeciążenia i zwarcia. Po ustąpieniu awarii powraca do normalnej pracy.
• Jaki jest stopień ochrony zasilacza? ZI-22 ma stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem, ale nie przed wilgocią – przeznaczony jest wyłącznie do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy można obciążyć zasilacz prądem mniejszym niż nominalny? Tak, dopuszczalne jest minimalne obciążenie 0%, co oznacza, że zasilacz może pracować bez obciążenia bez ryzyka uszkodzenia. To cecha typowa dla nowoczesnych zasilaczy impulsowych.
