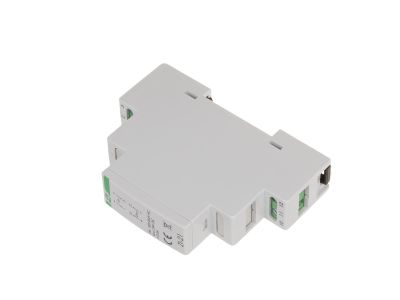

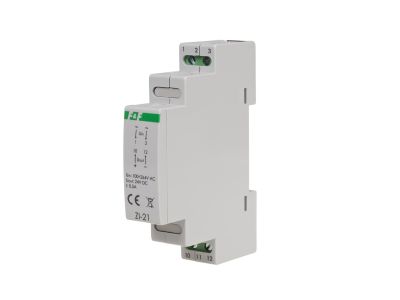

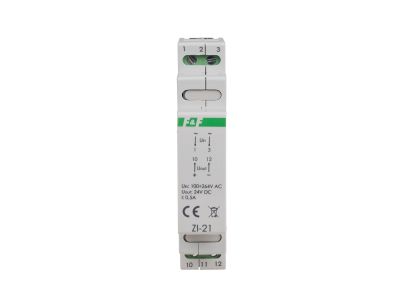

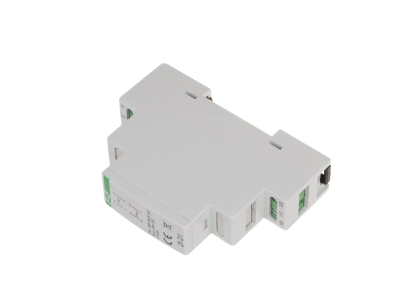

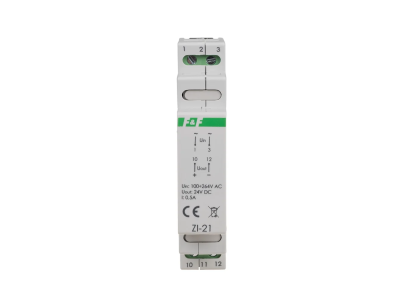

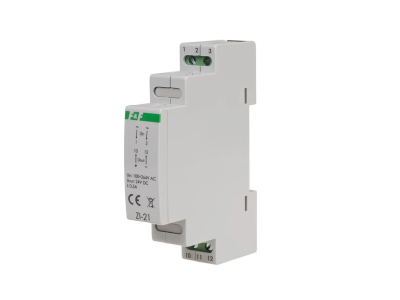

Zasilacz impulsowy ZI-21 24V DC 0,5A | ZI-21 F&F

Opis i Kluczowe Cechy

Zasilacz impulsowy ZI-21 marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane z myślą o dostarczaniu stabilnego i filtrowanego napięcia stałego 24 V DC. Dzięki zastosowaniu technologii impulsowej o wysokiej częstotliwości kluczowania wynoszącej 70 KHz, urządzenie charakteryzuje się wysoką sprawnością oraz minimalnymi stratami cieplnymi. Zasilacz oferuje moc wyjściową na poziomie 12 W przy maksymalnym prądzie obciążenia 0,5 A, co czyni go idealnym rozwiązaniem dla systemów automatyki budynkowej i przemysłowej.

• Szeroki zakres napięcia wejściowego: Urządzenie pracuje w zakresie od 100 do 264 V AC, co gwarantuje niezawodność nawet przy wahaniach parametrów sieci zasilającej.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Stabilizacja napięcia: Zapewnia stałe napięcie wyjściowe niezależnie od zmian obciążenia (minimalne obciążenie 0%) oraz zmian napięcia sieciowego.
• Zabezpieczenia: Wbudowane ograniczenie prądowe ustawione na poziomie 110% napięcia wyjściowego chroni zasilacz oraz podłączone odbiorniki przed skutkami przeciążeń.

Zgodność z Normami

Zasilacz ZI-21 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczną pracę wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia standardy wymagane w profesjonalnych instalacjach elektroenergetycznych, co potwierdza jego niezawodność w ciągłym trybie pracy.

Zastosowanie

Model ZI-21 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest zasilanie niskonapięciowe o wysokiej jakości. Jest szczególnie polecany do:

• Zasilania sterowników PLC i modułów rozszerzeń w szafach sterowniczych.
• Obsługi systemów inteligentnego domu (np. zasilanie czujników, przekaźników i paneli sterujących).
• Zasilania układów sygnalizacji świetlnej i dźwiękowej.
• Systemów kontroli dostępu oraz monitoringu, wymagających stabilnego źródła 24 V DC.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Zasilacz jest przystosowany do montażu na standardowej szynie TH-35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze elektryczne: Wykorzystanie zacisków śrubowych o przekroju znamionowym 2,5 mm² pozwala na pewne i trwałe połączenie przewodów, minimalizując rezystancję styku.
• Moment dokręcania: Zalecany moment dokręcania wkrętów wynosi 0,4 Nm, co zapobiega uszkodzeniu zacisków przy jednoczesnym zapewnieniu optymalnego docisku.
• Warunki pracy: Należy zapewnić odpowiednią cyrkulację powietrza wokół urządzenia, szczególnie gdy pracuje ono w temperaturze bliskiej górnej granicy zakresu roboczego (-10÷40°C).
• Pozycjonowanie: Dzięki masie wynoszącej zaledwie 80 g, zasilacz nie obciąża mechanicznie szyny montażowej.

FAQ

Czy zasilacz ZI-21 może pracować bez obciążenia?
Tak, konstrukcja zasilacza pozwala na pracę przy minimalnym obciążeniu wynoszącym 0%, co oznacza, że urządzenie jest w pełni stabilne nawet w stanie jałowym.

Jakie jest główne przeznaczenie tego urządzenia?
Zasilacz służy do zasilania odbiorników wymagających stabilnego, filtrowanego napięcia 24 V DC, chroniąc je przed zakłóceniami płynącymi z sieci energetycznej.

Czy urządzenie zmieści się w standardowej rozdzielnicy domowej?
Tak, zasilacz posiada standardowe wymiary modułowe (szerokość 18 mm), co sprawia, że pasuje do każdej typowej szyny DIN w rozdzielnicach elektrycznych.
