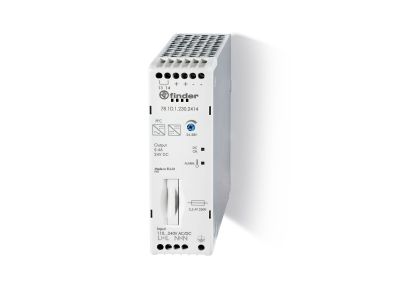

Zasilacz impulsowy z wyjściem alarmowym 5A 130W PFC (78.1D.1.230.2414) | 78.1D.1.230.2414 Finder

Opis i Kluczowe Cechy

Zasilacz impulsowy FINDER Typ 78.1D.1.230.2414 to zaawansowane rozwiązanie zasilające zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie dostarcza stabilizowane napięcie wyjściowe 24 V DC o mocy znamionowej 130 W, co przekłada się na prąd wyjściowy rzędu 5,4 A. Kluczowym atutem konstrukcji jest dwustopniowe przetwarzanie energii z aktywnym układem korekcji współczynnika mocy PFC (Power Factor Correction), który minimalizuje pobór mocy biernej i redukuje harmoniczne wprowadzane do sieci zasilającej.

• Wysoka sprawność energetyczna: Osiągając poziom do 93%, zasilacz minimalizuje straty cieplne, co wydłuża żywotność komponentów i obniża koszty eksploatacji.
• Regulacja napięcia: Możliwość precyzyjnego dostrojenia napięcia wyjściowego w zakresie od 24 do 28 V DC pozwala na kompensację spadków napięcia na długich liniach zasilających.
• Charakterystyka Fold-Back: Specjalny tryb ograniczenia prądowego umożliwia bezpieczne ładowanie akumulatorów oraz stabilną pracę w układach równoległych.
• Zaawansowana diagnostyka: Wbudowany styk pomocniczy oraz diody LED informują o stanie przeciążenia (Pre-alert), co pozwala na podjęcie działań prewencyjnych przed całkowitym odłączeniem odbiorników.
• Niski pobór mocy w trybie jałowym: Pobór mocy w trybie czuwania poniżej 1 W wpisuje się w nowoczesne standardy energooszczędności.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje bezpieczeństwo użytkowania w środowisku przemysłowym. Zasilacz spełnia wymagania normy EN 60950-1 w zakresie bezpieczeństwa urządzeń techniki informatycznej oraz normy EN 61204-3 dotyczącej niskonapięciowych urządzeń zasilających prądu stałego, co obejmuje kompatybilność elektromagnetyczną (EMC). Konstrukcja obudowy i system montażowy są w pełni zgodne ze standardem PN-EN 60715, co zapewnia bezproblemową instalację na szynach DIN 35 mm.

Zastosowanie

Dzięki swojej uniwersalności i zaawansowanym funkcjom ochronnym, zasilacz FINDER 78.1D znajduje zastosowanie w szerokim spektrum branż:

• Automatyka przemysłowa: Zasilanie sterowników PLC, paneli HMI oraz wysp zaworowych.
• Systemy zasilania rezerwowego: Dzięki charakterystyce Fold-Back idealnie nadaje się do układów ładowania baterii buforowych.
• Budowa maszyn: Praca w układach wymagających łączenia równoległego (z diodą OR) w celu zwiększenia wydajności prądowej lub zapewnienia redundancji.
• Infrastruktura krytyczna: Wykorzystanie wyjścia alarmowego do monitorowania stanu zasilania w systemach sterowania ruchem lub monitoringu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Zasilacz jest przystosowany do montażu na standardowej szynie DIN 35 mm. Należy zachować odpowiednie odstępy wentylacyjne nad i pod urządzeniem, aby zapewnić swobodną konwekcję powietrza. W przypadku wystąpienia awarii termicznej, użytkownik ma możliwość zresetowania urządzenia za pomocą zintegrowanego przycisku OFF Vout. Bezpiecznik wejściowy jest umieszczony w łatwo dostępnym gnieździe, a producent przewidział miejsce na bezpiecznik zapasowy wewnątrz obudowy, co skraca czas ewentualnego przestoju serwisu. Ochronę przed przepięciami od strony sieci zapewnia wbudowany warystor o wysokiej absorpcji energii.

FAQ

1. Czy zasilacz może pracować w układzie redundantnym?
Tak, model 78.1D wspiera pracę równoległą. W celu zwiększenia prądu obciążenia lub zapewnienia redundancji zaleca się stosowanie zewnętrznej diody OR.

2. Co oznacza tryb Hiccup przy zwarciu?
W przypadku wystąpienia zwarcia na wyjściu, zasilacz przechodzi w tryb cyklicznego próbkowania (Hiccup). Po ustąpieniu przyczyny zwarcia, urządzenie samoczynnie powraca do normalnej pracy bez konieczności ingerencji operatora.

3. Jak działa funkcja Pre-alert?
Jest to system wczesnego ostrzegania o przeciążeniu. Gdy prąd wyjściowy zbliża się do wartości granicznej, zasilacz sygnalizuje to diodą LED oraz zmienia stan zestyku pomocniczego, co pozwala systemowi nadrzędnemu na bezpieczne odłączenie mniej priorytetowych odbiorników.
