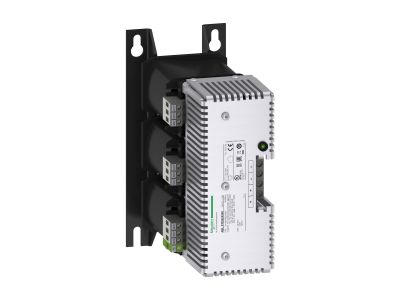

Zasilacz impulsowy z filtrem 3-fazowy 400VAC 24V 20A | ABL8TEQ24200 Schneider Electric

Opis i Kluczowe Cechy

Zasilacz impulsowy z filtrem Phaseo Rectified Schneider Electric, symbol ABL8TEQ24200, to trzyfazowy zasilacz buforowy o napięciu wejściowym 400 VAC i stabilizowanym napięciu wyjściowym 24 VDC przy prądzie znamionowym 20 A. Dzięki mocy znamionowej 480 W urządzenie zapewnia wydajne i niezawodne zasilanie odbiorników w instalacjach przemysłowych i budynkowych. Kompaktowa obudowa oraz możliwość montażu w pozycji pionowej (do 55 °C) lub poziomej (do 40 °C) ułatwiają integrację w istniejących rozdzielnicach i szafach sterowniczych.

• Napięcie wyjściowe 24 VDC / prąd 20 A: Stabilne źródło zasilania dla sterowników PLC, przekaźników, czujników i innych urządzeń automatyki – minimalizuje ryzyko przepięć i zakłóceń w obwodach sterowniczych.
• Moc znamionowa 480 W: Wystarczająca do zasilania kilku obwodów jednocześnie, co redukuje liczbę potrzebnych zasilaczy w rozdzielnicy i obniża koszty instalacji.
• Wbudowany filtr przeciwzakłóceniowy: Tłumi zaburzenia elektromagnetyczne generowane przez sieć i odbiorniki, poprawiając kompatybilność elektromagnetyczną (EMC) całego systemu.
• Praca w pozycji pionowej do 55 °C / poziomej do 40 °C: Elastyczność montażu w różnych warunkach termicznych – możliwość zabudowy w ciasnych szafach bez ryzyka przegrzania przy zachowaniu odpowiedniej wentylacji.
• Konstrukcja impulsowa z filtracją napięcia i prądu: Wysoka sprawność energetyczna (minimalne straty cieplne) oraz stabilne napięcie wyjściowe nawet przy zmiennym obciążeniu.

Zgodność z Normami

Zasilacz ABL8TEQ24200 został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE, co potwierdza jego zgodność z dyrektywami niskonapięciową (LVD) oraz EMC. Urządzenie spełnia wymagania norm serii EN 60950 (bezpieczeństwo urządzeń IT) oraz EN 55022 (emisja zakłóceń). W przypadku braku konkretnych norm w dostarczonych danych, zaleca się zapoznanie z pełną deklaracją zgodności producenta.

Zastosowanie

Dzięki parametrom i wbudowanym filtrom zasilacz sprawdza się w szerokim zakresie aplikacji przemysłowych i budynkowych, gdzie wymagane jest stabilne napięcie 24 VDC przy prądzie do 20 A. Poniżej przedstawiono typowe scenariusze zastosowań.

• Zasilanie sterowników PLC oraz modułów wejść/wyjść w szafach sterowniczych – gwarantuje nieprzerwaną pracę układów logicznych.
• Zasilanie styczników, przekaźników i siłowników w rozdzielnicach maszyn – eliminuje ryzyko spadków napięcia podczas załączania dużych obciążeń.
• Zasilanie czujników (indukcyjnych, pojemnościowych, fotoelektrycznych) w liniach produkcyjnych – stabilne napięcie zapewnia powtarzalność pomiarów.
• Zasilanie systemów sygnalizacji i oświetlenia LED w automatyce budynkowej – jeden zasilacz może obsłużyć kilka obwodów oświetlenia awaryjnego.

Wskazówki Montażowe

Montaż zasilacza powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające ze wszystkich biegunów i zaczekaj na rozładowanie kondensatorów (minimum 5 minut). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów doprowadzających dobierz zgodnie z obciążalnością prądową i długością linii (zalecany przekrój minimum 2,5 mm² dla linii wejściowej i 1,5 mm² dla wyjściowej). Moment dokręcania zacisków oraz parametry bezpieczników należy stosować według dokumentacji technicznej producenta. Zadbaj o odpowiednią wentylację – nie przykrywaj obudowy i zachowaj odstęp min. 50 mm od innych urządzeń.

FAQ

• Jaką moc wyjściową ma zasilacz ABL8TEQ24200? Moc znamionowa wynosi 480 W przy napięciu 24 VDC i prądzie 20 A. W praktyce oznacza to możliwość jednoczesnego zasilania kilku odbiorników o sumarycznym poborze do 20 A.
• Czy zasilacz można zamontować w pozycji poziomej? Tak, dopuszcza się montaż poziomy, ale maksymalna temperatura otoczenia jest wtedy ograniczona do 40 °C. W pozycji pionowej (standardowej) urządzenie pracuje do 55 °C – należy uwzględnić to przy planowaniu rozkładu ciepła w szafie.
• Do czego służy wbudowany filtr? Filtr przeciwzakłóceniowy redukuje szumy sieciowe i zakłócenia generowane przez sam zasilacz, co poprawia kompatybilność elektromagnetyczną i zapobiega nieprawidłowej pracy czułych urządzeń (np. PLC, przetworników pomiarowych).
