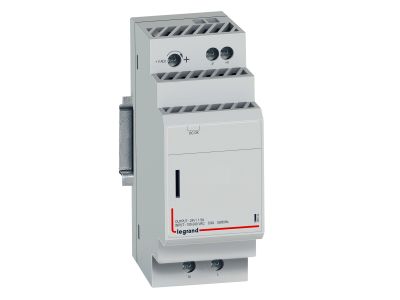

Zasilacz impulsowy modułowy 1faz 24VDC 36W | 146722 Legrand

Opis i Kluczowe Cechy

Modułowy zasilacz impulsowy jednofazowy (symbol 146722) o napięciu wyjściowym 24 V DC i mocy znamionowej 36 W zapewnia stabilne zasilanie dla urządzeń automatyki i sterowania. Dzięki szerokości zaledwie 2 modułów (ok. 36 mm) oszczędza cenne miejsce w rozdzielnicy, a wbudowane zabezpieczenia gwarantują bezpieczną pracę w obwodach przemysłowych i instalacjach budynkowych.

• Napięcie wyjściowe 24 V DC, prąd znamionowy 1,5 A: wystarczająca wydajność do zasilania czujników, przekaźników, sterowników PLC i sygnalizatorów.
• Regulacja napięcia wyjściowego w zakresie 21,6–29 V DC (potencjometr na froncie): umożliwia precyzyjne dopasowanie do wymagań konkretnych odbiorników.
• Wbudowane zabezpieczenie zwarciowe i przeciążeniowe: chroni zasilane urządzenia oraz sam zasilacz przed uszkodzeniem w przypadku awarii obwodu.
• Wskaźnik LED obecności napięcia wyjściowego: ułatwia szybką wizualną kontrolę stanu pracy bez konieczności użycia miernika.
• Klasa ochronności II: eliminuje potrzebę podłączania przewodu ochronnego PE, co upraszcza instalację i zwiększa bezpieczeństwo.

Zgodność z Normami

Zasilacz spełnia wymagania norm: IEC/EN 60950-1 (bezpieczeństwo urządzeń informatycznych), EN 55022 klasa B (emisja zakłóceń), EN 61000-3-2 i EN 61000-3-3 (zawartość harmonicznych i wahania napięcia), EN 61000-6-2 (odporność w środowisku przemysłowym) oraz EN 61204-3 (zasilacze niskonapięciowe). Posiada oznaczenie CE i może być stosowany w instalacjach zgodnych z wymaganiami Unii Europejskiej.

Zastosowanie

Uniwersalny zasilacz modułowy sprawdza się w rozdzielnicach sterowniczych, szafach automatyki i instalacjach budynkowych, gdzie wymagane jest stabilne napięcie 24 V DC.

• Zasilanie sterowników PLC, przekaźników i modułów wejść/wyjść w szafach sterowniczych.
• Dostarczanie napięcia do czujników przemysłowych (indukcyjnych, pojemnościowych, fotoelektrycznych) oraz aktuatorów.
• Zasilanie wyświetlaczy HMI, paneli operatorskich i sygnalizatorów optycznych.
• Integracja z systemami automatyki budynkowej (BMS) – sterowanie oświetleniem, żaluzjami, wentylacją.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia wejściowego. Urządzenie przeznaczone jest do montażu na wsporniku TH35 (szyna DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 1,5 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta. Nie należy obciążać zasilacza powyżej podanej mocy znamionowej.

FAQ

• Czy napięcie wyjściowe można regulować? Tak, za pomocą potencjometru na froncie zakres regulacji wynosi 21,6–29 V DC. Domyślnie ustawione jest 24 V DC.
• Jak sprawdzić, czy zasilacz pracuje poprawnie? Zielona dioda LED na panelu przednim świeci przy obecności napięcia wyjściowego. Brak świecenia może oznaczać brak zasilania wejściowego, zadziałanie zabezpieczenia lub uszkodzenie.
• Jaki jest stopień ochrony obudowy? W dostarczonych danych producent nie podaje konkretnej wartości IP. Standardowo modułowe zasilacze impulsowe montowane w rozdzielnicach mają stopień ochrony IP20 – należy chronić je przed wilgocią i pyłem.
